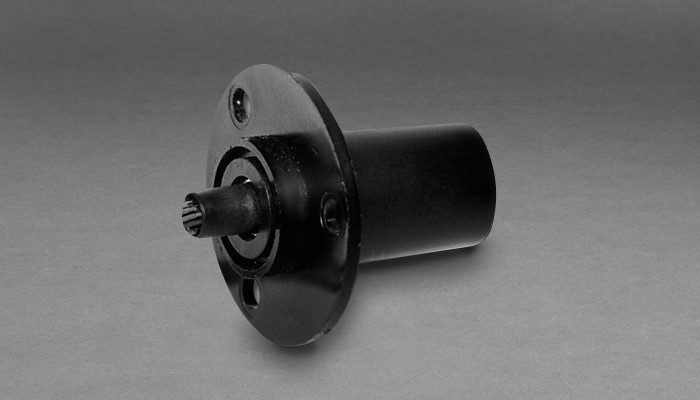

AC6310 小型スリップリングカプセル
豊富な回路構成
AC6310は10 A回路3個と信号回路3個または6個の組み合わせで提供しています。小型ながら電力および信号処理を行うことができ、各種の高難度用途に最適です。
特長: AC6310小型スリップリングカプセル
- 6、9、12、15回路のモデルバリエーション
- 5 A回路と2 A回路の組み合わせ、または10 A回路と2 A回路の組み合わせによる構成
- 精密ボールベアリングにより、大半の商業用途における寿命要件に適
- 最大連続回転速度250 rpm
- コンパクトサイズ：長さ35 mm
- 金・金接点
- リード線標準長さ：300、600、900、1,200 mm（より長尺のリード線も提供可能）
- 封止型ユニットも提供可能（防塵、防沫のみ）
- 分かりやすい色分けのテフロン®被覆付き可撓銀めっき銅撚り線
- アナログおよびTTLレベル両方の制御信号に完全対応
- 2 Aリング6、12、18、24本構成でも提供可能
メリット: AC6310小型スリップリングカプセル
- 滑らかな回転
- 低トルク
- コンパクトサイズ
- 超低ノイズ（電気的）
| AC6310小型スリップリングカプセル | |
|---|---|
| 回転速度 | 250 rpm*、連続 |
| 回路数 | 10 A回路3個および2 A回路3または6個 |
| リード線長さ | 300、600、900、1,200 mm |
| リード線の太さ・種類 | 2 A、26ゲージの銀めっき銅、テフロン®被覆付き 10 A、16ゲージのすずめっき銅、テフロン®被覆付き |
| 電圧 | AC120 V |
| 許容周囲温度範囲 | -40°C～+80°C |
| 接点材料 | 金 |
| 定格電流 | 1回路当たり10 Aまたは2 A |
| 絶縁耐力 | AC250 V (60 Hzの場合における各回路とその他の全回路の間の値) |
| 絶縁抵抗 | 1,000 MΩ (DC500 Vの場合) |
| ノイズ | 最高60 mΩ (DC6 V、50 mA、5 rpmの動作条件にて試験した場合) |
*注：耐用寿命は、回転速度、環境および温度によって異なります。
主な用途
- CCTVカメラ用パンチルトマウント
- 電気試験装置
- 製造装置およびプロセス制御装置
- インデックステーブル
- ロボット（エンドエフェクタ、アーム、視覚システム、センサー）
- 展示・表示装置
- 医療機器
