AC6815 中空型スリップリング

貫通穴直径38.1 mm、2 A、3.5 A、10 Aの高速データ伝送

AC6815 中空型スリップリング

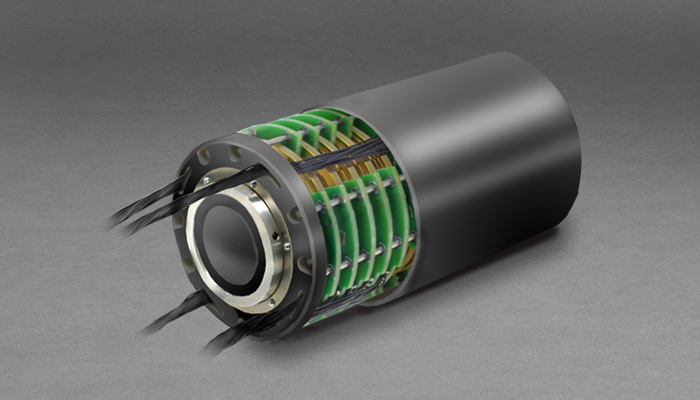

38.1 mmの貫通穴があり、内部のスペースを油空圧機器の配管や同心シャフトとの組み立てに利用できます。AC6815スリップリングは、エラーのないデータ伝送が行えるよう設計されています。特許取得済みの「ブロードバンド」スリップリング技術を採用し、幅広いデータフォーマットで伝送を行える設計となっています。例えば、AC6815スリップリングは10Base-T、100Base-Tおよび1000Base-Tの各Ethernetチャンネルに対応可能です。貴金属製接点は、メンテナンスフリーで長寿命を誇ります。

特長: AC6815中空型スリップリング

  • 貫通穴内径38.1 mm
  • 最大連続回転速度250 rpm
  • 電力・信号回路(2 A、3.5 A、10 A)の組み合わせ構成が可能
  • 通常、取付けはカラーで行う(フランジ取付けオプションあり)
  • 太さ16、24および26ゲージ、長さ600 mmのリード線
  • 連続360º回転にて電力・データ信号を出力
  • 金合金分岐ブラシおよび金めっきリング
  • 高速データ伝送に必要な配線済み

メリット: AC6815中空型スリップリング

  • 制御信号とデータ信号の伝送が可能
  • 金合金分岐ブラシ技術により、メンテナンスフリーを実現(潤滑不要)
  • 汎用の製造技術を採用したモジュール設計により、特殊な要件にも対応
  • コンパクトサイズ
  • 高回路密度
  • 高速データ伝送:Ethernet(10、100、1000Base-T)

オプション

  • 軸方向、半径方向などの多様なリード線引き出し
  • ロータ側およびステータ側のフライングリード線の長さは最大1,219.2 mm
  • 電力・信号(2 A、3.5 A、10 A)回路のさまざまな組み合わせ
AC6815中空型スリップリングの仕様
回転速度 250 rpm*
回路数 右リンク先の技術データシートを参照
リード線 16、24、26ゲージ、600 mm
電圧 2 A / AC60 V、3.5 A / AC110 V、10 A / AC220 V
動作温度範囲 -40°C~80°C
ノイズ ピーク値60 mΩ 最大


*注:耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • 産業機械分野 (マシニングセンタ、ロータリインデックステーブル、重機のターレットやケーブルリール、試験装置、包装機械、パレタイザ・デパレタイザ、磁気クラッチ、プロセス制御装置、回転センサー、非常灯、ロボット)
  • 展示・表示装置
  • 医療機器
