直動サーボ弁（アナログ信号用）
J841シリーズ

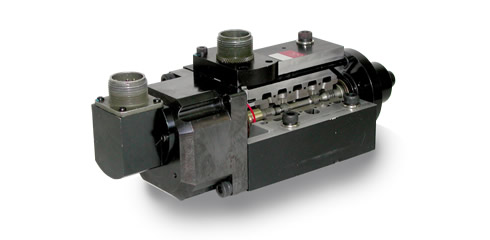

J841シリーズサーボ弁は小型で、高出力、高パワーレートのフォースモータを使用した、直動型サーボ弁です。
特長
- ボイスコイルを使用した直動型設計
- 高い分解能と低いヒステリシス
- 小型高出力フォースモータを採用
- 供給圧力による動特性変化が無い
- 頑強で、長寿命設計
作動原理
- サーボアンプに入力信号を加えるとボイスコイルに電流が流れます。
- ボイスコイルは電流に比例した駆動力を発生しスプールを動かします。
- スプール変位はLVDTで検出された後、サーボアンプで入力信号と比較されます。
- 入力信号とスプール変位信号の差が小さくなるに従って、ボイスコイルに流れる電流が小さくなっていきます。
- 入力信号とスプール変位信号が等しくなると電流はゼロとなりスプールはその位置で停止します。
- この作動を連続的に行い、入力信号に比例した流量が出力されます。
主な用途
- 製鉄設備
| J841シリーズの仕様 | |
|---|---|
| 定格流量 | J841-1000：10 L/min（弁圧力降下7.0MPa時） J841-1001：20 L/min（弁圧力降下7.0MPa時） J841-1002：30 L/min（弁圧力降下7.0MPa時） J841-1003：40 L/min（弁圧力降下7.0MPa時） J841-1004：60 L/min（弁圧力降下7.0MPa時） J841-1005：80 L/min（弁圧力降下7.0MPa時） |
| 定格圧力 | 21 MPa |
| 使用圧力範囲 | 0～21 MPa |
| 供給側耐圧 | 31.5 MPa |
| 戻り側耐圧 | 7 MPa |
| 質量（約） | 2.8 kg |
直動弁
D633/D634シリーズ： ISO 4401 サイズ03、05
- 定格流量： 5～100 L/min（＠Δp＝3.5 MPa、1ランド当たり）
- 最大流量： 180 L/min（サイズ05）
- 最高使用圧力： 35 MPa
- 取り付けパターン： ISO 4401 サイズ03、05
D636/D637シリーズ： ISO 4401 サイズ03、05
- 定格流量： 5～100 L/min（＠Δp＝3.5 MPa、1ランド当たり）
- 最大流量： 180 L/min（サイズ05）
- 最高使用圧力： 35 MPa
- 取り付けパターン： ISO 4401 サイズ03、05
J634超高圧シリーズ：70 MPa使用圧力
- 定格流量： 2.5〜40 L/min（＠Δp＝3.5 MPa、1ランド当たり）
- 最大流量： 7.9〜126 L/min
- 最高使用圧力： 70 MPa
- 取り付けパターン： ISO 4401-05-05-0-94
J841シリーズ
