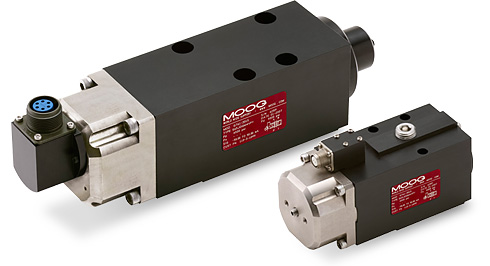

直動型空圧サーボ弁 - J815シリーズ

J815シリーズ直動型サーボ弁はスプールを駆動するフォースモータ、スリーブとスプールからなる4方案内弁です。外部アンプとの組み合わせで空圧駆動による位置、圧力、荷重などの制御系を組むことができます。

フィードバック方式はJ815-001が差圧フィードバック用管路を用いる機械式フィードバック（MFB）を採用しており、J815-002がスプール変位検出部のLVDTで行っています。

専門家にお問い合わせください

ジャンプ先：

特徴

特長:

J815シリーズは励磁部に永久磁石を用いたフォースモータを採用した直動型空圧サーボ弁で次の特長があります。

高応答性
スプールストロークが大きく、耐ゴミ性が高い
内容リークが少量

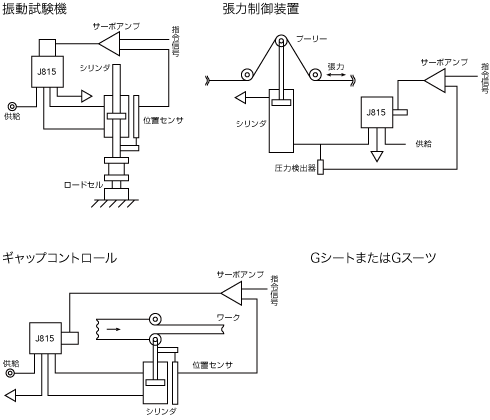

J815の使用例:
