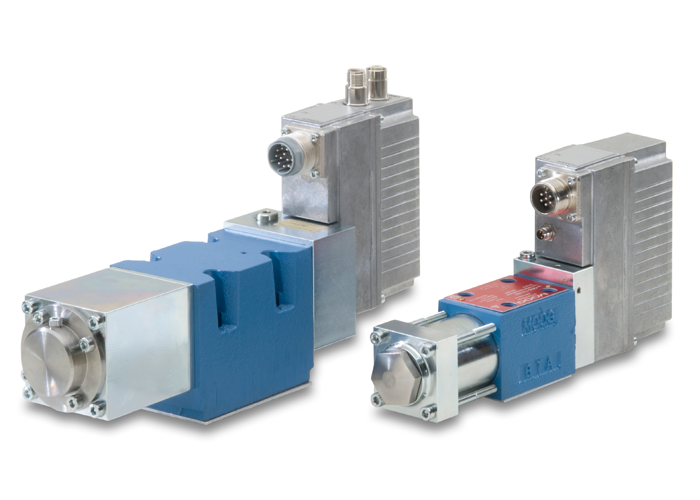

シリーズD638およびD639 - 圧力および流量制御（p/Q）用ダイレクト駆動バルブ（DDV）、アナログインターフェースおよびオプションのフィールドバスインターフェース搭載
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- リニアフォースモーターによる直接駆動：パイロット流量不要
- 高推力範囲のリニアフォースモーター（動作限界を向上）：流量制限なし
- 直接駆動設計：圧力に依存しない動的性能
- 油圧ニュートラル位置付近での低消費電流
- 電源喪失時はスプールがスプリングセンタリング位置に保持：アクチュエータ停止
- 圧力トランスデューサを内蔵した統合デジタルエレクトロニクスにより高い柔軟性を実現
| 仕様 | ||
| D638 | D639 | |
| 制御機能 | 流量、圧力、流量と圧力（p/Q）、圧力補償流量、軸（位置、速度、力） | |
| 取り付けパターン | ISO 4401 サイズ 03 (NG6) | ISO 4401 サイズ 05 (NG10) |
| 油圧データ | ||
| 各スプールランドにおける差圧35 bar (500 psi) での定格流量 | 最大40 l/分（10.6 gpm） | 最大100 l/分（26.4 gpm） |
| 最大フロー | 75 l/分（19.8 gpm） | 180 l/分（47 gpm） |
| 最大動作圧力 | ポートP、A、B - 350 bar（5,000 psi） | |
| ポートT（Yなし） - 50バール（725 psi） | ||
| ポートTとYの圧力：350バール（3,000 psi） | ポートTとYの間 - 210バール (3,000 psi) | |
| 0%から100%へのステップ応答時間 | 8ミリ秒 | 14ミリ秒 |
| 電気データ | ||
| 供給電圧 | 24 VDC (18～32 VDC) | |
| 定格信号オプション | +/-10 V、+/-10 mA および 4-20 mA | |
| 電気コネクタ | 6+PE, 11+PE | |
| オプション | ||
| インターフェース | フィールドバスインターフェース | |
| 追加のアナログトランスデューサーインターフェース | ||
| 統合型トランスデューサー | 統合型トランスデューサー（Aポート） | |
| 一体型トランスデューサー（A、B、Pポート） | ||
