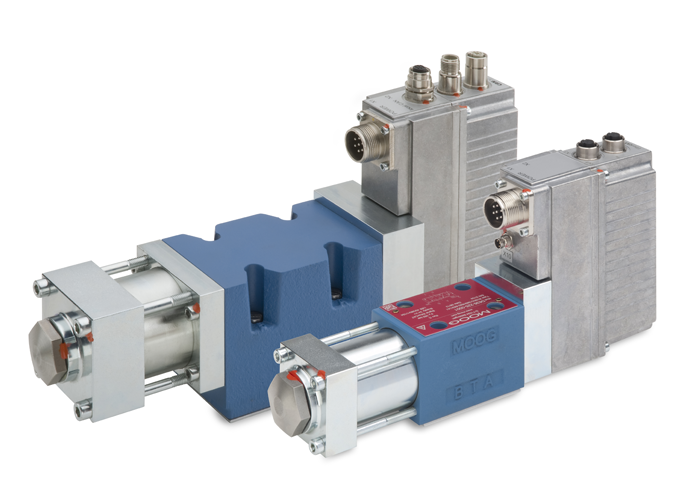

シリーズD636およびD637 - アナログインターフェースおよびオプションのフィールドバスインターフェースを備えた流量制御用ダイレクト駆動バルブ（DDV）
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- パイロット流量を必要としないリニアフォースモーターによる直接駆動方式
- 高い力範囲を持ち、流量制限のないリニアフォースモーター
- 直接駆動設計は圧力に依存しない動的性能を意味します
- 油圧ニュートラル状態およびその近傍での低消費電流
| 仕様 | ||
| D636 | D637 | |
| 制御機能 | 流量、圧力、流量と圧力（p/Q）、圧力補償流量、軸（位置、速度、力） | |
| 取り付けパターン | ISO 4401 サイズ 03 (NG6) | ISO 4401 サイズ 05 (NG10) |
| 油圧データ | ||
| 定格流量（∆p時）スプールランドあたり35 bar（500 psi） | 最大40 l/分（10.6 gpm） | 最大100 l/分（26.4 gpm） |
| 最大流量 | 75 l/分（19.8 gpm） | 180 l/分（47 gpm） |
| 最大動作圧力 | ポートP、A、B - 350バール (5,000 psi) | |
| ポートT（Yなし） - 50バール（725 psi） | ||
| Y付きポートT - 350 bar（3,000 psi） | Y付きポートT - 210 bar（3,000 psi） | |
| 0～100%ステップ応答時間 | 8 ms | 14 ms |
| 電気データ | ||
| 供給電圧 | 24 VDC (18 to 32 VDC) | |
| 定格信号オプション | +/-10 V、+/-10 mA、4 ～ 20 mA | |
| 電気コネクタ | 6+PE, 11+PE | |
| オプション | ||
| インターフェース | フィールドバスインターフェース | |
| 追加のアナログトランスデューサーインターフェース | ||
