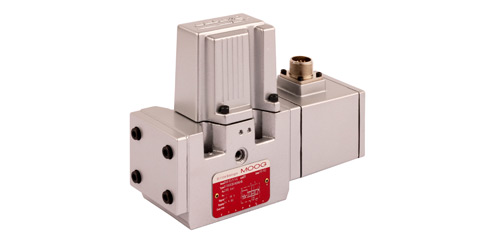

アナログ信号用パイロット式サーボバルブ D661シリーズ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- 堅牢なServoJet®パイロットバルブを備えた2段式バルブ
- 高流量に対応するよう最適化されたバルブ本体設計
- 改良されたServoJet®パイロットバルブ設計により優れた動的応答性を実現
- 用途に最適なフェイルセーフオプションを各種ご用意
| 仕様 | |
| D661 | |
| 制御機能 | 流れ |
| 取り付けパターン | ISO 4401 サイズ 05 (NG10) |
| 油圧データ | |
| 定格流量（∆p時）35 bar（500 psi）/ランド | 20～200 l/分 (5.3 ～ 52.8 gpm) |
| 最大フロー | 250 l/分 |
| 最大動作圧力 | ポートP、A、B - 350 bar（5,000 psi） |
| ポートT（内部Y接続） - 210バール（3,000 psi） | |
| ポートT（外部Y接続付き） - 350バール（5,000 psi） | |
| 0～100%ステップ応答時間 | 6.5 ～ 18 ms |
| 電気データ | |
| 供給電圧 | 24 VDC (18～32 VDC) |
| 定格信号オプション | ±10V および ±10mA |
| 電気コネクタ | 6+PE |
