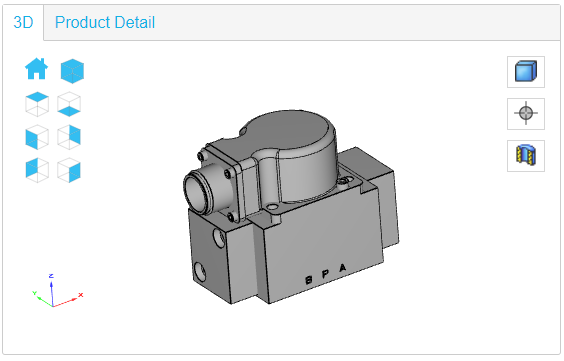

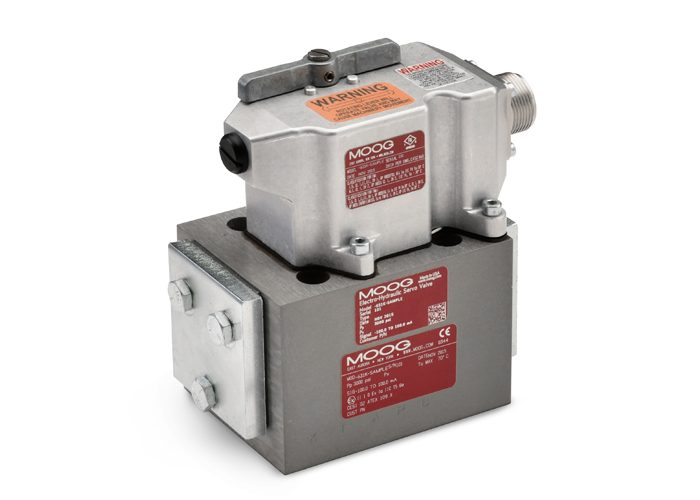

631シリーズサーボバルブ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- 2段式流量制御メカニカルフィードバック（MFB）サーボバルブ
- 高分解能と低ヒステリシスを実現する低摩擦二重ノズルパイロット段
- 幅広い機械に対応する堅牢で長寿命設計
- 小型ボディサイズ
- 統合されたフェイルセーフオプションにより、機械メーカーは部品点数を削減可能
- 独立したパイロット供給用のフィールド設定可能な第5ポートにより、柔軟性が向上
- メンテナンスが容易なフィールド交換可能な第1段ディスクフィルター
| 仕様 | |
| 油圧データ | |
| 定格流量* | 3.8～78 l/分（1～20.7 gpm） |
| 標準構成 | 5、10、20、40、60、75 l/分 (1.3、2.5、5、10、15、20 gpm) |
| 最大作動圧力 | 210、310または350バール （3,000、4,500または5,000psi） |
| パフォーマンスデータ | |
| 100%ステップ応答** | 18 ms |
| 周波数応答*** | 75 Hz |
| 電気データ | |
| 定格信号**** | 30～150 mA |
| 標準構成 | 30, 100 mA |
| 物理データ | |
| サイズ（取り付けパターン） | サイズ05（ISO 4401-05-05-0-94） |
| 重さ | 2.2 kg (4.9 lbs) |
| 追加オプション | 本質安全防爆構造、通気式モーターキャップ、手動オーバーライド機能、逆極性保護機能 流量、圧力、その他のオプションに関する詳細については、産業用アプリケーションエンジニアリング部門にお問い合わせください |
* @ ∆p 70 bar (1,000 psi)
** システム圧力3,000 psiにおける応答
*** 90°位相遅れ
**** シングルコイル
