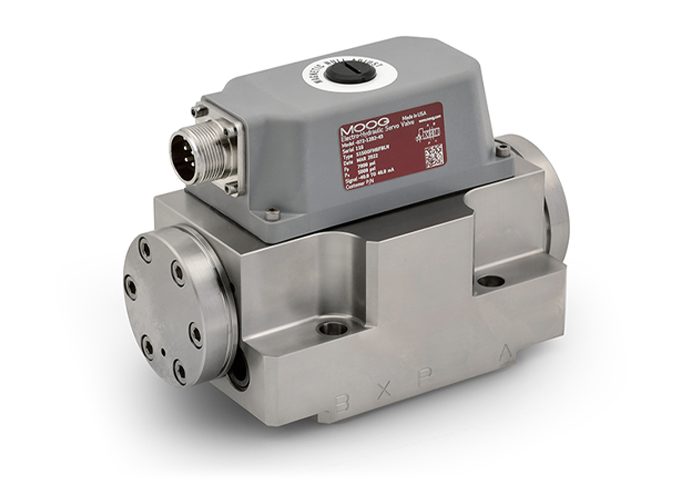

72シリーズサーボバルブ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- 2段式流量制御メカニカルフィードバック（MFB）バルブ
- 高ダイナミクス、高分解能、低ヒステリシスを実現する低摩擦ダブルノズルパイロット段
- 高いスプール駆動力と堅牢な設計により長寿命動作を保証
- ドライ型トルクモーター
- 独立したパイロット供給用のオプションの5番ポート
- フィルター付きモデルとフィルターなしモデルを用意
- メンテナンスを容易にする現場交換可能な第1段フィルター
| 仕様 | |
| 油圧データ | |
| 定格流量* | 95～225 l/分（25～60 gpm） |
| 標準構成 | 95, 150, 225 l/分 (25, 40, 60 gpm) |
| 最大作動圧力 | 210、350、または490バール (3,000、5,000、または7,000 psi) |
| パフォーマンスデータ | |
| 100%ステップ応答** | 11～33 ms |
| 周波数応答*** | 80～85 Hz |
| 電気データ | |
| 定格信号**** | 8～200 mA |
| 標準構成 | 8, 15, 40 mA |
| 物理データ | |
| サイズ（取り付けパターン） | サイズ6（ISO 10372-06-05-0-92） |
| 重さ | スチール製本体：7.26 kg (16 lbs) アルミニウムボディ：3.52 kg (7.8 lbs) |
| 追加オプション | 本質安全防爆構造、高精度ゼロ点調整、磁気ゼロ点調整、逆極性保護、高温対応コイル、デュアルゲイン 流量、圧力、その他のオプションに関する詳細については、産業用アプリケーションエンジニアリング部門にお問い合わせください |
* @ ∆p 35 bar (500 psi)/スプールランド
** システム圧力3,000 psiにおける応答
*** 90°位相遅れ
**** シングルコイル
