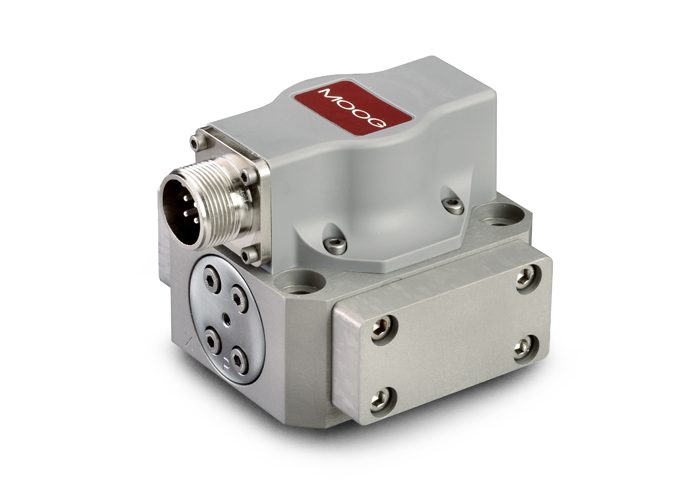

761シリーズサーボバルブ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- 2段式流量制御メカニカルフィードバック（MFB）サーボバルブ
- ノズル・フラッパー式パイロット段技術により、高い応答性、高分解能、低ヒステリシスを実現
- 高いスプール駆動力と堅牢な設計により、長寿命動作を保証
- コンパクト設計により、設置スペースが限られた用途にも対応
- 本質安全防爆型（761K）は、爆発性雰囲気で使用可能な製品認証が必要な用途に対応
| 仕様 | |
| 油圧データ | |
| 定格流量* | 0.5～75 l/分（0.125～20 gpm） |
| 標準構成 | 4、10、19、38、63 l/分 (1.1, 2.5, 5, 10, 16.5 gpm) |
| 最大作動圧力 | アルミニウム製本体：315バール（4,500 psi） スチール製本体：350バール（5,000 psi） |
| パフォーマンスデータ | |
| 100%ステップ応答** | <4 to <16 ms |
| 電気データ | |
| 定格信号*** | 8～200 mA |
| 物理データ | |
| サイズ（取り付けパターン） | サイズ04（ISO 10372-04-04-0-92） |
| 重さ | 1.0～1.7 kg (2.2～3.8 lbs) |
| 追加オプション | 高いゼロ点バイアス、磁気ゼロ点調整機能、通気孔付きモーターキャップ、特殊BSA適合、並列内部配線、逆極性対応、非常に高い応答性 流量、圧力、その他のオプションに関する詳細については、産業用アプリケーションエンジニアリング部門にお問い合わせください |
* @ ∆p 70 bar (1,000 psi)
** システム圧力3,000 psiにおける応答
*** シングルコイル
