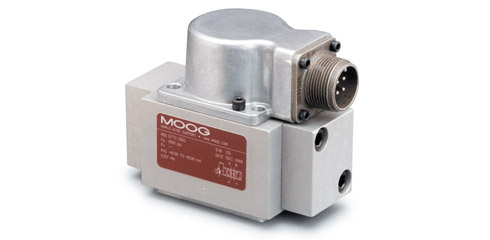

771、772、773シリーズサーボバルブ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- 2段式流量制御メカニカルフィードバック（MFB）サーボバルブ
- 低摩擦、ダブルノズルパイロットステージ技術により、高いダイナミクス、高分解能、低ヒステリシスを実現
- 高いスプール駆動力と堅牢な設計により、長寿命動作を保証
- 小型ボディ
- 爆発性雰囲気で使用する製品の認証が必要な用途向けに、本質安全防爆型バージョンもご用意
| 仕様 | |
| 油圧データ | |
| 定格流量* | 1.9～57 l/分（0.5～15 gpm） |
| 標準構成 | 4、10、19、38、57 l/分 (1、2.5、5、10、15 gpm) |
| 最大作動圧力 | 210または350バール（3,000または5,000 psi） |
| パフォーマンスデータ | |
| 100%ステップ応答** | 4～17ミリ秒 |
| 周波数応答*** | 115～215Hz |
| 電気データ | |
| 定格信号**** | 8～200mA |
| 標準構成 | 8、15、20、40、200 mA |
| 物理データ | |
| サイズ（取り付けパターン） | (G)771：サイズ02（ISO 10372-02-02-0-92） (G)772：サイズ03（ISO 10372-03-03-0-92） (G)773：Moogスタンダード |
| 重さ | 0.86 kg (1.9 lbs) |
| 追加オプション | 本質安全防爆構造、磁気ゼロ点調整機能、通気孔付きモーターキャップ、逆極性保護機能 流量、圧力、その他のオプションに関する詳細については、産業用アプリケーションエンジニアリング部門にお問い合わせください |
* @ ∆p 70 bar (1,000 psi)
** システム圧力3,000 psiにおける応答
*** 90°位相遅れ
**** シングルコイル
