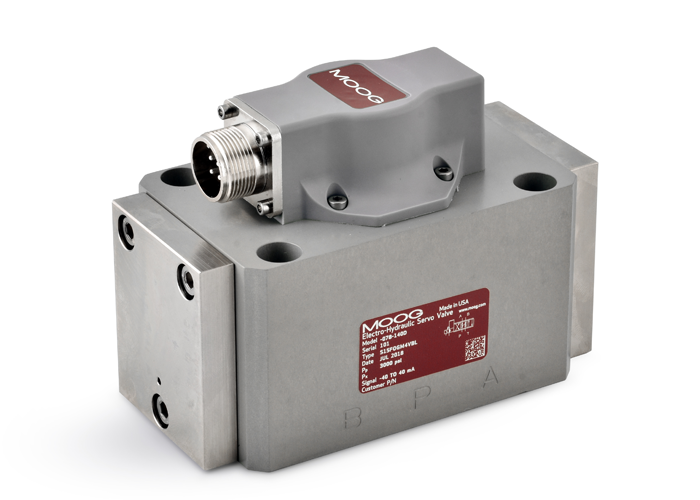

78シリーズサーボバルブ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：
- 2段式流量制御メカニカルフィードバック（MFB）バルブ
- 高ダイナミクス、高分解能、低ヒステリシスを実現する低摩擦二重ノズルパイロットステージ
- 幅広い機械に対応する堅牢で長寿命設計
- 爆発性雰囲気で使用する製品の認証が必要な用途向けに、本質安全防爆型（78K）または耐圧防爆型（78N）をご用意
- メンテナンスが容易な現場交換可能なパイロットステージフィルター
| 仕様 | |
| 油圧データ | |
| 定格流量* | 75～150 l/分（20～40 gpm） |
| 標準構成 | 75、115、150 l/分 (20、30、40 gpm) |
| 最大作動圧力 | 210バール (3,000 psi) |
| パフォーマンスデータ | |
| 100%ステップ応答** | 15～40ミリ秒 |
| 周波数応答*** | 45～70 Hz |
| 電気データ | |
| 定格信号**** | 8～200 mA |
| 標準構成 | 8、15、40、100 mA |
| 物理データ | |
| サイズ（取り付けパターン） | Moog規格 |
| 重さ | 2.9 kg (6.3 lbs) |
| 追加オプション | 本質安全防爆構造、耐爆構造、高精度ゼロ点安定性、逆極性保護、磁気ゼロ点調整機能、通気孔付きモーターキャップ 流量、圧力、その他のオプションに関する詳細については、産業用アプリケーションエンジニアリング部門にお問い合わせください |
* @ ∆p 35 bar (500 psi)/スプールランド
** システム圧力3,000 psiにおける応答
*** 90°位相遅れ
**** シングルコイル
