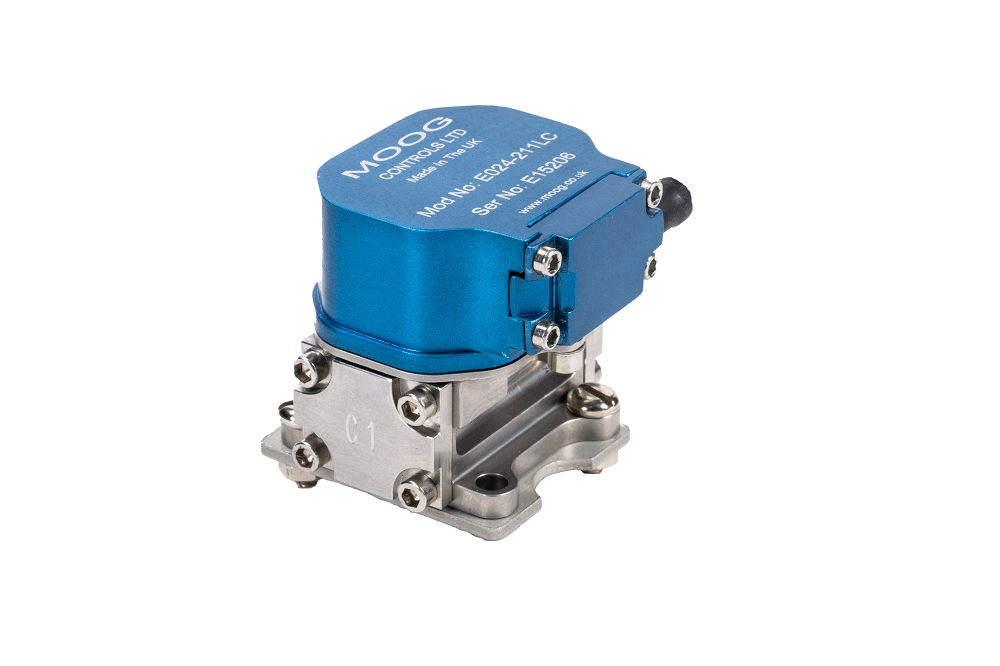

24シリーズサーボバルブ
ジャンプ先：
特徴
仕様
リソース
関連している
特徴：

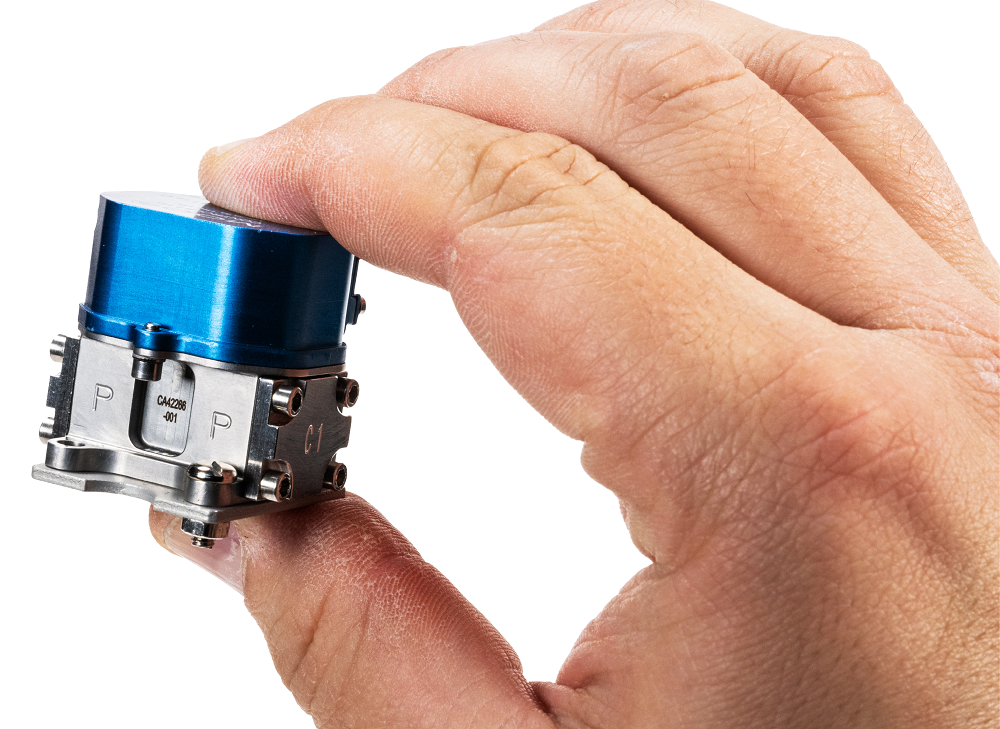

- コンパクトで軽量：24シリーズは、わずか95g（3.35オンス）の市場最小・最軽量サーボバルブです。
- 高流量：7.5lpm*（2USg）の流量を供給可能な24シリーズは、非常に高い出力密度を誇ります。
- 航空宇宙分野で培われた実績：航空機の操縦系統に広く使用されている、耐久性と堅牢性に優れたMoogの30シリーズサーボバルブをベースとしており、確かな性能を発揮します。
- 精密制御：高応答の2段構造により、油圧流量を正確かつ再現性の高い制御を実現します。
- 多様な用途：F1での使用がFIA認証されており、幅広い高性能小型油圧アプリケーションに適しています。

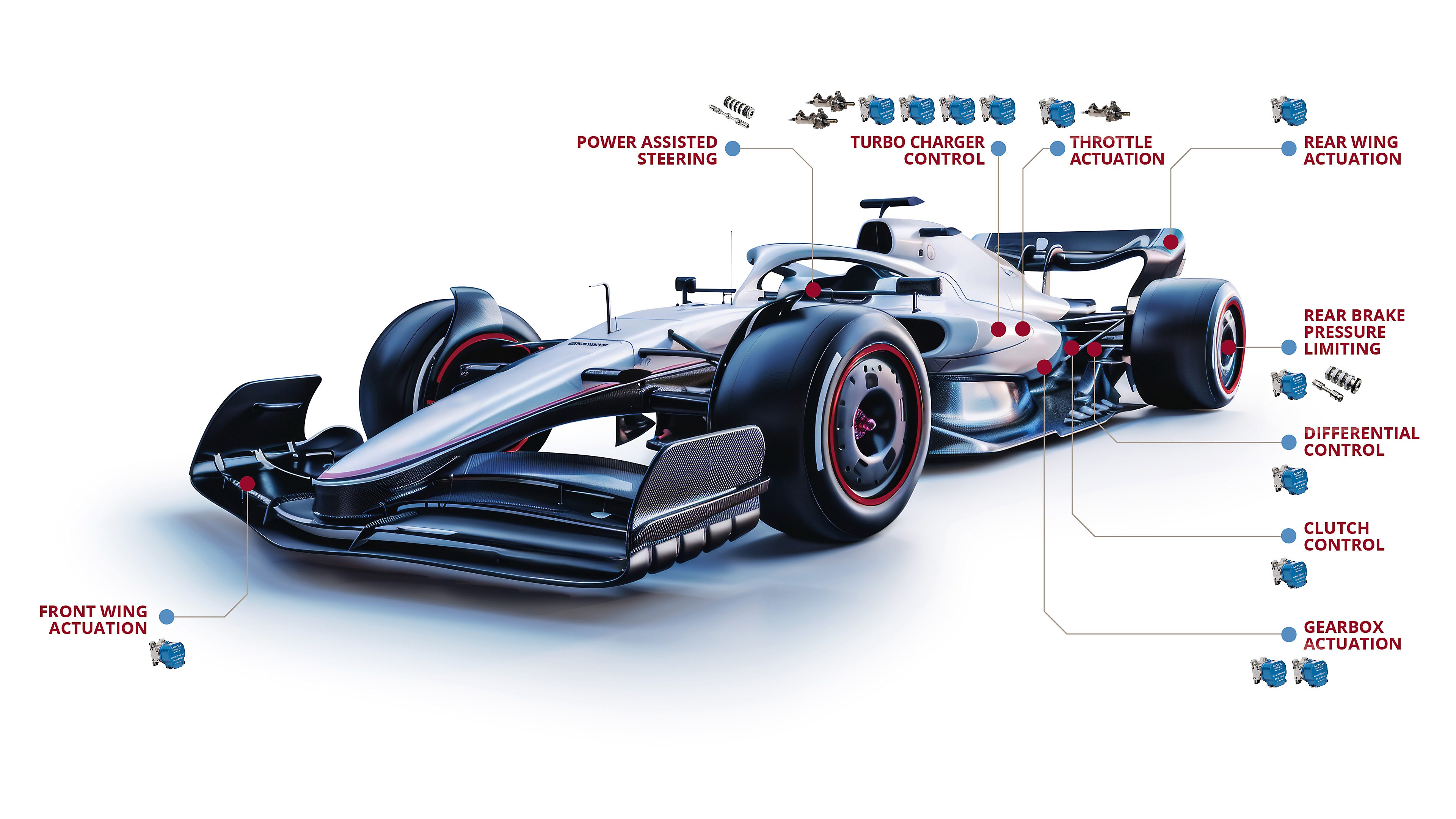

- 主な用途：F1、海中機器、映画や舞台の特殊効果、移動ロボット
| 仕様 | |
| 油圧データ | |
| 定格流量* | 0.3 ～ 7.5 l/min (0.1 ～ 2.0 USg/min) |
| 標準構成 | 0.3, 0.4, 1.0, 1.5, 2.0, 3.8, 5.0, 7.5 l/min (0.1, 0.3, 0.4, 0.5, 1.0, 1.3, 2.0 USg/min) |
| 最大動作圧力 | 280 bar (4,061 psi) |
| パフォーマンスデータ | |
| 100% ステップ応答** | 1.8 ms |
| 周波数応答*** | 最大400 Hz |
| 電気データ | |
| 定格信号**** | 10 mA |
| 標準構成 | 10 mA |
| 物理データ | |
| サイズ（取り付けパターン） | Moog標準 |
| 重さ | 95 g (3.35 oz) |
| 追加オプション | 高効率、通気孔付きモーターキャップ、ロジック その他のオプションについては、Moog.com/miniatureをご覧ください |
* @ ∆p 70 bar (1,000 psi)
** 3,000 psiシステム圧力での応答
*** 90°位相遅れ時
**** 並列コイル
