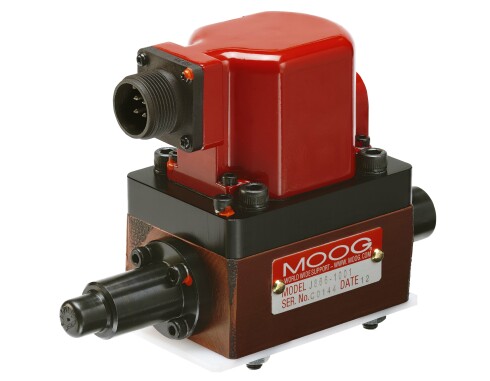

2段型サーボ比例弁（アナログ信号用） J866シリーズ

J866シリーズ流量制御サーボ比例弁は、4方弁および3方弁に利用されます。鍛圧機械、工作機械、製鉄設備、試験機等のような油圧制御システムに要求されている高安定性、高繰り返し位置決め性、高耐久性を実現しています。

ジャンプ先：

特徴

仕様

リソース

特長:

入力電流が磁気コイルに流れ、アマチュアに磁気的極性を与えます
アマチュアは、上下磁極との磁気的関係により、入力電流の大きさと極性に応じて傾きます（トルク発生）。左右ノズルの中間に位置していたフラッパーは、アマチュアと一体のため、アマチュアの傾きにつれて変化し、左右ノズルの背圧を変化させます（フラッパーが近づいた方のノズルの背圧は上がり、遠ざかった方のノズル背圧は下がります）
左右のノズル背圧は、スプール両端に導かれており、背圧の変化はスプール変位させます
スプールの両端にはコイルスプリングがあります。スプールは、左右のノズル背圧差と、コイルスプリングとの力が平衡した位置で止まります
以上のような原理により、サーボ比例弁のスプールは、入力電流の極性と大きさに比例した弁開度を保つことができます
