AC6098 中空型スリップリング

貫通穴内径101.6 mm

AC6098 中空型スリップリング

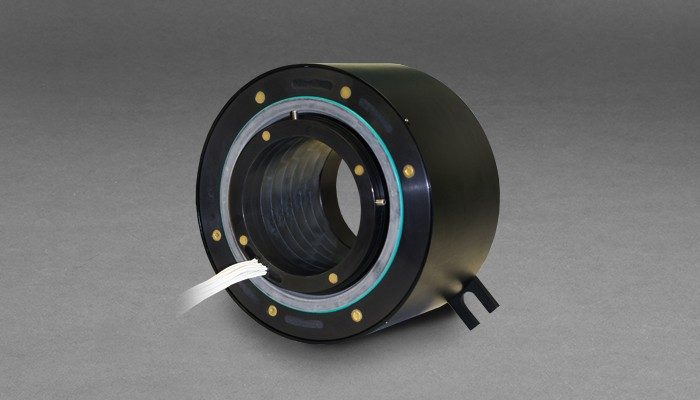

AC6098スリップリングには、内径101.6 mmの貫通穴が空いており、外径は207 mmとコンパクトになっています。貫通穴は油空圧機器の配管や同心シャフトとの組み立てに利用できます。

AC6098スリップリングは、117 mmから386 mmまでの4種類の長さにて提供しています(所要回路数に応じて選択)。本製品は、必要に応じて信号リング1~72本または電力リング1~24本にて構成することができます。この「重ねモジュール」方式により、要件通りの回路数・回路種類での組み立てが可能です。大部分の競合品とは異なり、AC6098スリップリングは低レベルの制御信号とデータ信号を伝送できます。さらに、信号回路またはデータ回路を電力回路と組み合わせ、同一アセンブリに一体組み込みすることもできます。本スリップリングの最大連続回転速度は250 rpmです。

また、AC6098スリップリングにはムーグ独自のファイバーブラシ技術が採用されており、従来のスリップリング接点にはない利点を数多く備えています。具体的には、ブラシ束の多接点化、ファイバー1本当たりの接触圧の低減、接点摩耗率の低減などが挙げられます。さらに、ファイバーブラシは潤滑が不要で、摩耗くずがほとんど発生しません。

特長: AC6098中空型スリップリング

  • 貫通穴内径101.6 mm
  • 信号リング1 ~72本(信号出力最大10 A)
  • 電力リング1~24本(30 A、50 A、またはその他の組み合わせ)
  • 信号回路と電力回路を同一スリップリングに一体組み込み可能
  • コントローラ信号処理能力
  • 最大回転速度250 rpm
  • 銀めっきリングおよび銀合金製ファイバーブラシ
  • 防塵・防沫封止
  • ブラシアセンブリは現場で手入れ可能(必要に応じて)

メリット: AC6098中空型スリップリング

  • コンパクトサイズ設計
  • 各種の要件に対応するフレキシブル設計
  • 低レベルの制御信号とデータ信号の伝送が可能
  • 回路を必要数分だけ搭載可能
  • ファイバーブラシ技術によりメンテナンスフリーを実現(清掃・潤滑不要)

オプション

  • イーサネット対応
AC6098中空型スリップリングの仕様
回転速度 250 rpm*
回路数 各種構成バリエーションあり
リード線 引出し点から300 mm以上
リード線太さ:信号回路 AWG#16、10 A
リード線太さ:電力回路 AWG#10、30 A
AWG#8、50 A
リード線 すべて白色。タグ付き
電圧 AC 600 V
最高許容周囲温度 80°C
接点材料 貴金属
定格電流 10 A、30 A、50 A
ノイズ 100 MΩ (DC6 V、50 mA、5 rpmの場合)
防塵・防沫封止 標準リップシール


*注:耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • 産業機械分野 (マシニングセンタ、ロータリインデックステーブル、重機のターレットやケーブルリール、試験装置、包装機械、パレタイザ・デパレタイザ、ロボット、プロセス制御装置、回転センサー)
  • 娯楽用乗り物
  • 展示・表示装置
  • 医療機器
