一般産業向けスリップリング

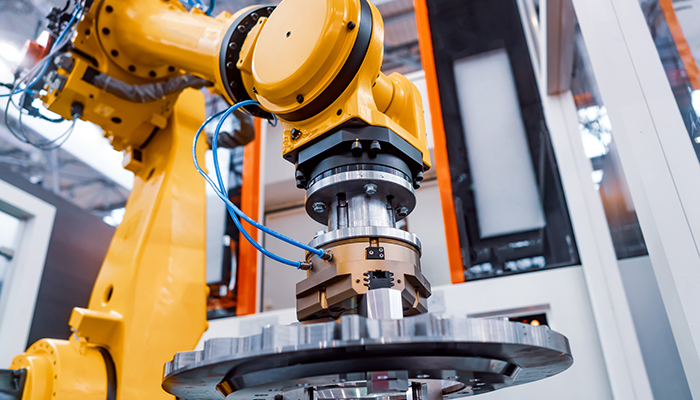

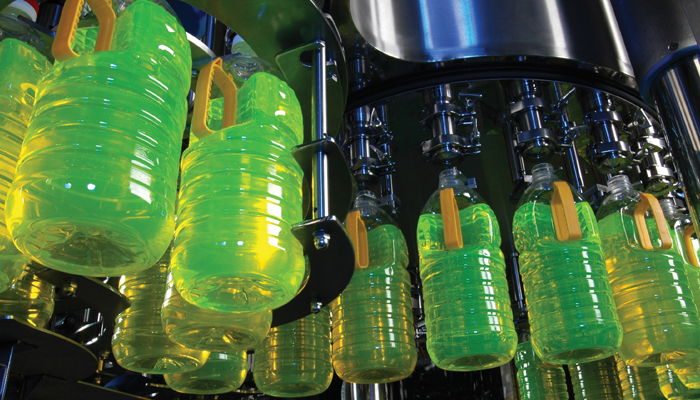

ムーグのスリップリングは、50年以上にわたり各種の一般産業用途で使われています。ムーグの製品は高性能が求められる環境に適合し、各種の要件にもフレキシブルに対応できるように開発されており、カメラ装置、ロボット、梱包機械、医療機器や様々なオートメーション装置などで活用されています。
ピックアップ製品以外にも、一般産業向けスリップリングを多数取り揃えております。
ピックアップ製品

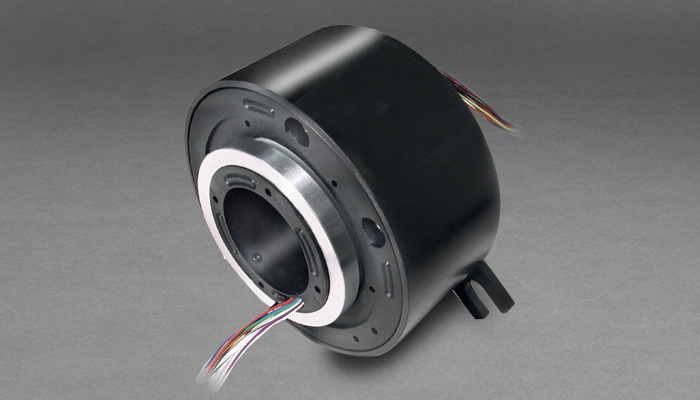

AC4598中空型スリップリング
ブラシ束の多接点化、ファイバー1本当たりの接触圧の低減、電気的ノイズや接点摩耗率の低減など、従来のスリップリング接点にはない利点を数多く備えています。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 100 x 56～127 mm | 6,12,18,24 | 10 A | AC600 V | 250 rpm・以上 | 日本語 (341kb) 説明書 (865kb) |
AC6438小型中空スリップリング
12.7 mmの貫通穴により油空圧機器も配管可能ですが、外径が54 mmと小さく、省スペース設計に適しています。ファイバーブラシ接点技術で長寿命化が実現できます。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 53.3 x 39.4～82.0 mm | 6,12,18,24 | 5 A | AC240V | 250 rpm | 日本語 (783kb) |
AC6355小型スリップリングカプセル
ムーグの人気製品AC6023スリップリングと似た設計で金・金接点技術を採用しているため、高難度の各種用途において最高の性能を発揮することができます。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 25.4 x 66.0または88.9 mm | 36、56 | 2 A | AC250V | 250 rpm | 日本語 (235kb) |
AC6373小型スリップリングカプセル
使い勝手が非常に良く、システムサイズに制約がある場合でも難なく対処できます。AC6373は、6または12回路の構成で提供しています。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 2.7 x 21.7 または 28.2 | 6, 12 | 2 A | AC120V | 100 rpm | 日本語 (387kb) |
AC6200中空型スリップリング
38 mmの貫通穴があり、内部のスペースを油空圧機器の配管や同心シャフトとの組み立てに利用できます。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 100 x 56～127 mm | 12,24,36,48 | 2 A | AC220 V | 250 rpm | 日本語 (366kb) 説明書 (865kb) |
EC3848高速スリップリング
精密ボールベアリングとムーグ独自のファイバーブラシを組み合わせた設計により、冷却装置なしでも最大10,000 rpmまでの回転速度に対応できます。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 31.75 x 30.5 mm | 6, 8, 10 | 1 A | AC100V | 10,000 rpm | 日本語 (288kb) |

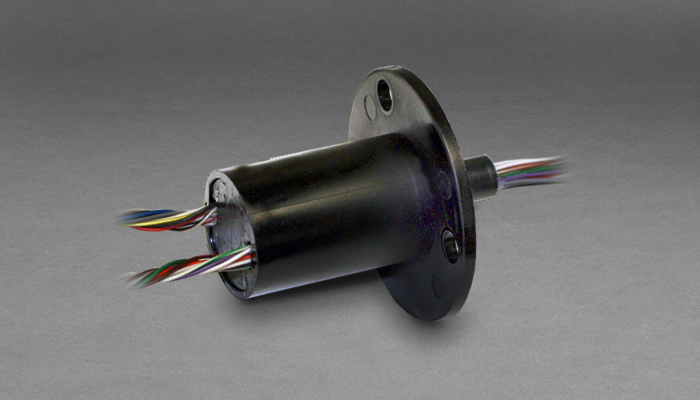

AC6023小型スリップリングカプセル
90°のV字溝リングを備えているため競合品よりも回転が滑らかで、トルクと電気ノイズも低くなっています。本品は、6、12、18、24回路構成で提供しています。
| 寸法 （直径×長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
|---|---|---|---|---|---|
| 22.1 x 29～49.5 mm | 6, 12, 18, 24 | 2 A | AC220V | 250 rpm | 日本語 (288kb) |
ピックアップ製品以外にも、一般産業向けスリップリングを多数取り揃えております。
