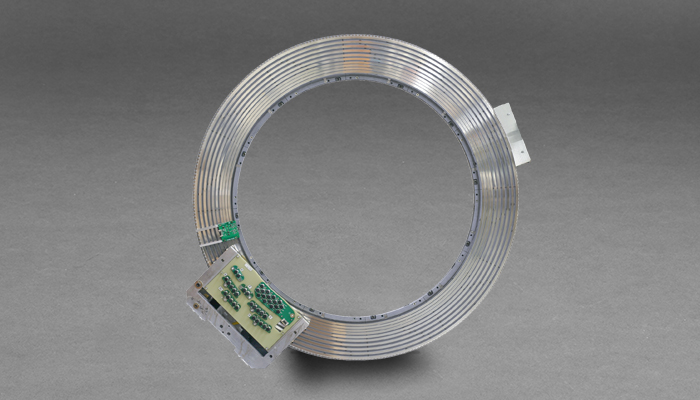

大径スリップリング

大径スリップリングは、製造プロセスと技術の融合によって実現されたものであり、ムーグ社はこれにより、高度な機能を備えた大型で大量生産可能なスリップリングを費用対効果の高い価格で提供することができます。これらの製造プロセスにより、スリップリングは組み立てライン方式で製造できるため、納期と価格を大幅に削減できます。

特徴：

プラッターまたはドラムの構成
直径が70インチ（1.7メートル）を超えるもの
回転速度は300rpmまで
最大1000 V定格の電源リング
最大300アンペアのパワーリング
静かな機械システム動作
メンテナンス要件が低い
ゴミを最小限に抑えた複数のブラシチップオプション
一体型エンコーダ、マルチプレクサ、光ファイバーロータリージョイント、非接触データリンクの追加が可能
多重化: リング数を最小限に抑えるための複数の双方向信号
エンコーダー：15,000カウント以上の計測が可能

専門家にお問い合わせください

ジャンプ先：

概要

モデルと仕様

リソース

光ファイバーロータリージョイント（FORJ）

総データ転送速度が40Gb/sを超える高速光通信向けの大口径光ロータリージョイント。この特許技術は、1つの光チャネルで複数のデータ信号を伝送することも可能です。

スリップリングに直接組み込むことも、単独で使用することも可能
固有のEMI耐性
複数の電子機器オプション（シングルチャンネル、マルチチャンネル、FPGA）
重要なシステムヘルス診断
双方向チャネルのサポート

詳細については、光ロータリージョイントのデータシートをご覧ください。

非接触型データリンク（NCDL）

総合データレートが 5 Gb/s を超える高速データ通信用の大口径非接触データリンク。

スリップリングに直接組み込むことも、単独で使用することも可能です
双方向チャネルのサポート
FORJオプションよりも設置面積が少なくて済む
スリップリングの設置面積内に収まるようにパッケージ化されたモジュール

詳細については、非接触型データリンクのデータシートをご覧ください。

部品番号	タイプ	ID*	OD*	高出力数量	ミッドパワー数量	信号量	ハイパワー電圧VAC	高出力電流	速度 rpm
CT6455	ドラム	31.952	35.044	4	2	8	480	100 A	120
CT6536	FORJのみ	39.624	43.040	-	-	-	-	-	300
CT6764	ドラム	37.400	39.984	4	2	0	480	100 A	120
CT6970	大皿	44.291	59.916	3	2	6	600	100 A	180
CT7013	大皿	38.590	56.194	4	2	4	400	100 A	180
CT7093	大皿	42.520	54.100	3	2	4	500	100 A	180
CT7138	大皿	42.047	54.094	5	0	4	400	100 A	120
CT7311	大皿	39.622	54.818	4	2	4	380	100 A	180

*外径および内径寸法には、ブラシブロック、光ファイバーハードウェア、または非接触型データリンクの取り付け寸法は含まれません

• すべての設計はRoHS指令に準拠しています
• 顧客の仕様に合わせて設計する

注：これらの一般仕様に準拠したスリップリング設計は、軍事用途または商業用途のいずれにも対応可能です。軍事用途向けに特化して設計されたスリップリングは、輸出に際してライセンスが必要となる場合があります。輸出区分については、製造元にお問い合わせください。
