一般産業向け小型スリップリングカプセル
低コストの小型スリップリングカプセルは、他のモデルでは対応できない省スペースの条件にも対応可能な、極めて柔軟性の高い製品ファミリーです。最大56接点のカプセルを用意しています。
| モデル | 寸法 （直径× 長さ） |
回路数 | 電流 | 電圧 | 回転速度 | 資料 (PDF) |
||||
|---|---|---|---|---|---|---|---|---|---|---|

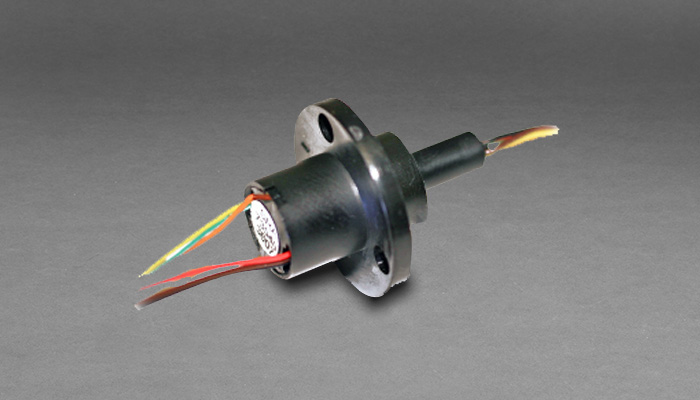

| SRA-73540 | 11.17 x 11.17 mm | 6, 12 | 2 A | DC/AC 120 V |
250 rpm | 日本語 (785kb) |
||||
| SRA-73625 | 12.7 x 21.0 mm | 18 | 2 A | DC/AC 120 V |
250 rpm | 日本語 (297kb) |
||||
| AC6373 | 12.7 x 21.7 または 28.2 mm | 6, 12 | 2 A | AC120 V | 100 rpm | 日本語 (387kb) | ||||
| SRA-73526 SRA-73528 SRA-73599 |
12.7 x 21.7または28.2 mm | 6, 12, 18, 24 | 2 A | AC210 V | 250 rpm | 日本語 (788kb) |
||||

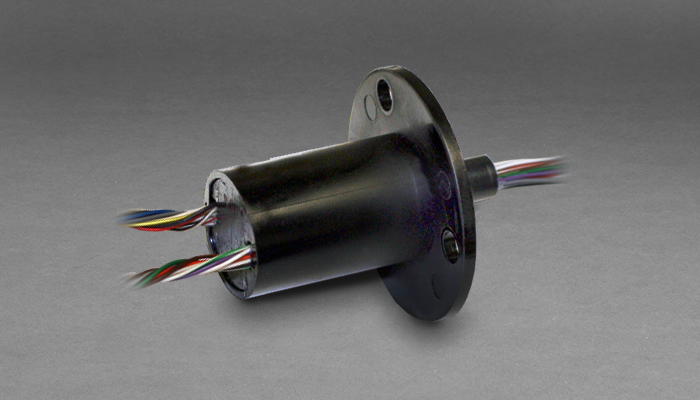

| AC6023 | 22.1 x 29～49.5 mm | 6, 12, 18, 24 | 2 A | AC220 V | 250 rpm | 日本語 (280kb) | ||||
| SRA-73574 SRA-73587 |
22.1 x 55.8 mm | 36 | 2, 10, 24 A | DC210 V | 0～250 rpm | 日本語 (783kb) |
||||
| AC6355 | 25.4 x 66.0または88.9 mm | 36、56 | 2 A | AC250 V | 250 rpm | 日本語 (235kb) |
||||
| AC6305 | 22.1 x 49.5 mm | 3（電力） / 6, 9, 12（信号） | 5 A/ 2 A |
AC120 V | 250 rpm | |||||
| AC6310 | 22.1 x 49.5 mm | 3（電力） / 3, 6（信号） | 10 A/ 2 A |
AC120 V | 250 rpm | |||||
| AC7036 | 78.74 x 165.1 mm | 調整可能(AC6349、AC6355を参照) | 外側15 A、内側 2 A、5 A、10 A | 外側： 440V、内側：AC6355を参照 | 150 rpm | 日本語 (287kb) | ||||
| Pシリーズ | 83.3 x 31.7 mm | 2, 8 | 7～14 A | AC240 V | 100～ 600 rpm |
日本語 (771kb) |
||||
| SRA-73762 | 15.5 x 39.6 mm | 12, 18, 24 | 2 A | AC240 V | 250 rpm | 日本語 (807kb) |
||||
| AC7094 | 55.1 x 127.5～ 169.9 mm |
30, 36, 42, 48 | 5 A | AC240 V | 250 rpm | 日本語 (792kb) |
||||
| AC7212 | 99.06 x 78.99～ 150.36 mm | 外側オプション: AC4598、AC6200 内側オプション: AC6023、AC6355、AC7188、AC7195、AC7203、AC7217 |
2 A、5 A、10 A | 各製品ペイジを参照 | 250 rpm | 日本語 (408kb) | ||||
