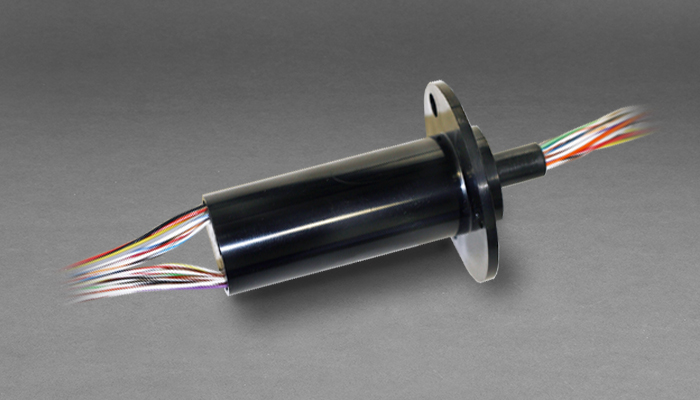

SRA-73574 / SRA-73587 小型スリップリングカプセル
豊富な回路構成
SRA-73574／SRA-73587スリップリングは、小サイズ多回路構成が必要な場合に利用しやすい低コストソリューションです。標準ユニットは、2 A信号リング×36本、10 A信号リング×4本および2 A信号リング×24本の構成にて提供しています。必要に応じてこれらのユニットに手を加え、電力回路、信号回路および同軸回路をさまざまに組み合わせることができます。ムーグの人気製品AC6023と似た設計で金・金接点技術を採用しているため、高難度の各種用途において最高の性能を発揮することがでいます。
特長: SRA-73574 / SRA-73587小型スリップリングカプセル
- 2 A回路と10 A回路の組み合わせによる標準構成
- 精密ボールベアリングにより長寿命を実現
- 最大連続回転速度250 rpm
- コンパクトサイズ
- アナログ信号とデジタル信号の伝送が可能
- データバスプロトコル準拠
メリット: SRA-73574 / SRA-73587小型スリップリングカプセル
- 抜群の信号処理性能に加え、電気回路ノイズが極めて低い
- スペースの制約が厳しい場合でも取付け可能な小型設計
- 低トルク
| 小型スリップリングカプセルの仕様 | ||
|---|---|---|
| 機種 | SRA-73574 | SRA-73587 |
| 回転速度 | 0～250 rpm* | 0～250 rpm* |
| 回路構成 | 2 A回路36個、AWG#26テフロン®絶縁被覆撚り線 | 連続用10 A電力回路4個、AWG#18テフロン®絶縁被覆撚り線 2 A信号回路24個、AWG#26テフロン®絶縁被覆撚り線 |
| 回転方向 | 双方向 | 双方向 |
| 電圧 | 最大DC210 V | 最大DC210 V |
| 接点材料 | 貴金属 | 貴金属 |
| 絶縁耐力 | 500 Vrms (全組み合わせ共通) | 500 Vrms (全組み合わせ共通) |
| 絶縁抵抗 | 最低1,000 MΩ (DC500 Vの場合) | 最低1,000 MΩ (DC500 Vの場合) |
*注：耐用寿命は、回転速度、環境および温度によって異なります。
主な用途
- カメラ用パンチルトマウント
- ロータリインデックステーブル
- レートテーブル
- 照明
- ロボット
