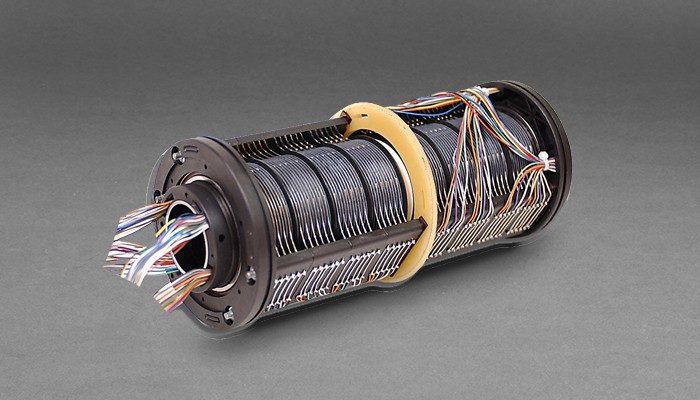

AC6429 中空型スリップリング
貫通穴内径34 mm、2 A回路48個と10 A回路6個または12個の組み合わせ
AC6429スリップリングおよびAC6428スリップリングは、コンパクトな中空構成が必要な場合に利用しやすい低コストソリューションです。AC6429は、34 mmの貫通穴により油空圧機器を配管できるようになっていますが、外径は99 mmと小さく、省スペース用途に適しています。同スリップリングは2 A回路48個と10 A回路6個または12個を組み合わせたリング構成にて提供しています。AC6429スリップリングはムーグの人気製品AC4598スリップリングおよびAC6200スリップリングと似た設計で、長寿命とファイバーブラシ接点技術を特長とし、高難度の各種用途において最高の性能を発揮することができます。
特長: AC6429中空型スリップリング
- 貫通穴内径34 mm
- 最大連続回転速度250 rpm
- 複数の回路構成オプションから選択可能
- 連続回転にて電力・データ信号を出力
- 高衝撃熱可塑材筐体
- 防塵・防沫封止
メリット: AC6429中空型スリップリング
- 電力、アナログ信号およびデジタル信号の伝送が可能
- データバスプロトコル準拠
- ファイバーブラシ技術により、長寿命・メンテナンスフリーの運転が可能
- コンパクトサイズ
| AC6429中空型スリップリングの仕様 | |
|---|---|
| 回転速度 | 250 rpm*、連続 |
| 回路数 | 2 A回路48個と10 A回路6または12個 |
| リード線長さ | 1,000 mm |
| 電圧 | 2 A回路はAC220 V、10 A回路はAC460 V |
| 定格電流 | 1回路当たり10 Aおよび2 A |
| リード線の太さ・種類 | 2 A回路はAWG#26 10 A回路はAWG#16 |
| 動作温度範囲 | -40°C～+80°C |
| ノイズ | 60 mΩ未満 (DC6 V、50 mA、5 rpmの場合) |
*注：耐用寿命は、回転速度、環境および温度によって異なります。
主な用途
- 精密回転機器
- 半導体ハンドリングシステム
- 産業機械
- ロボット
