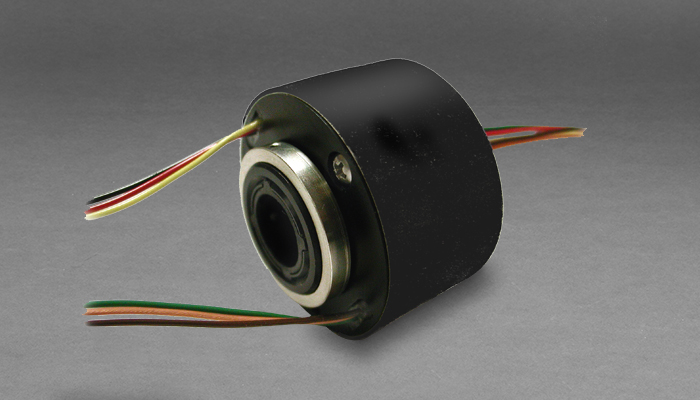

AC6438 小型中空スリップリング

貫通穴内径12.7 mmの小型スリップリング

AC6438 小型中空スリップリング

AC6438スリップリングは、小型の中空構成が必要な場合に利用しやすい低コストソリューションです。12.7 mmの貫通穴により油空圧機器を配管できるようになっていますが、外径は54 mmと小さく、全長も非常に短いため省スペース用途に適しています。AC6438スリップリングは、5 A回路6、12、18または24個のリング構成にて提供します。ムーグの人気シリーズAC4598およびAC6200と似た設計で、長寿命とファイバーブラシ接点技術を特長とし、高難度の各種用途において最高の性能を発揮することができます。

特長: AC6438小型中空スリップリング

  • 貫通穴内径12.7
  • 54 mmの小外径
  • 最大連続回転速度250 rpm
  • 複数の回路構成オプションから選択可能
  • 連続回転にて電力・データ信号出力
  • 高衝撃熱可塑性材料の筐体
  • 金めっきリング

メリット: AC6438小型中空スリップリング

  • 電力、アナログ信号およびデジタル信号の伝送が可能
  • データバスプロトコル準拠
  • ファイバーブラシ技術により、長寿命・メンテナンスフリーの運転が可能
  • コンパクトサイズ
AC6438小型中空スリップリングの仕様
回転速度 250 rpm*、連続
回路数 6、12、18または24個
リード線長さ 300 mm、標準
リード線の太さ・種類 AWG#22、7本撚り
電圧 AC240V
動作温度範囲 -40°C~80°C
定格電流 1回路当たり5 A
電気的ノイズ 最大100 mΩ (DC6 V、50 mA、5 rpmの場合)


*注: 耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • 精密回転機器
  • 半導体ハンドリングシステム
  • 産業機械
  • ロボット
