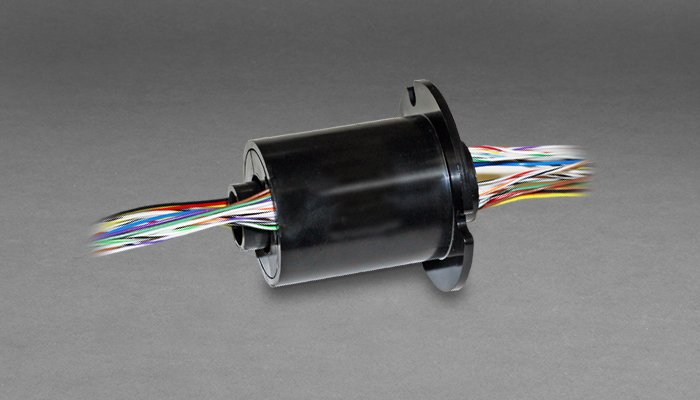

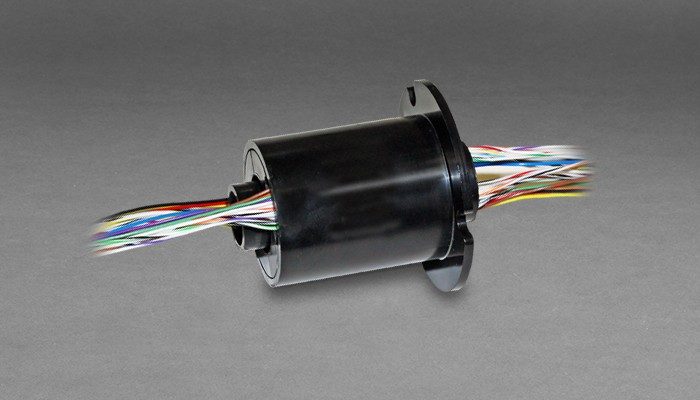

SRA-73683 中空型スリップリング
小型中空スリップリング
SRA-73686スリップリングは、コンパクトな中空構成が必要な場合に利用しやすい低コストソリューションです。12.7 mmの貫通穴により軸が通せるようになっていますが、外径は35 mmと小さく、全長も非常に短いため省スペース用途に適しています。SRA-73683スリップリングは、2 A回路6、12、18または24個のリング構成にて提供します。
特長: SRA-73683中空型スリップリング
- 貫通穴内径12.7 mm
- 35 mmの小外径
- 最大連続回転速度120 rpm
- 連続回転にて電力・データ信号出力
メリット: SRA-73683中空型スリップリング
- 電力、アナログ信号およびデジタル信号の伝送が可能
- データバスプロトコル準拠
- コンパクトサイズ
| SRA-73683中空型スリップリングの仕様 | |
|---|---|
| 回転速度 | 120 rpm*、連続 |
| 回路数 | 6、12、18、24 |
| リード線 | 101.6 mm、各末端 |
| リード線の太さ・種類 | AWG#26、テフロン®絶縁被覆付き撚り線 |
| 電圧 | AC210 V |
| 動作温度範囲 | -40°C～+80°C |
| 接点材料 | 金 |
| 定格電流 | 1リング当たり最大2 A |
| 絶縁耐力 | 500 Vrms (全組み合わせ共通) |
| 絶縁抵抗 | 最低1,000 MΩ (DC500 Vの場合) |
| 電気的ノイズ | 最大10 mΩ (最大速度の場合) |
| オプション：フランジ・ステータハウジング一体型 | |
*注：耐用寿命は、回転速度、環境および温度によって異なります。
主な用途
- 精密回転機器
- 半導体ハンドリングシステム
- ロボット
- カメラシステム
