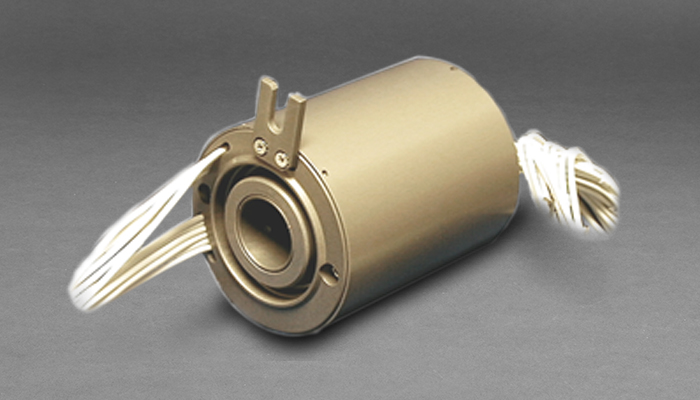

AC6349 中空型スリップリング

貫通穴内径25 mm、豊富な回路構成

AC4598 中空型スリップリング

AC6349スリップリングは、コンパクトな中空構成が必要な場合に利用しやすい低コストソリューションです。25 mmの貫通穴により油空圧機器を配管できるようになっていますが、外径は79 mmと小さく、省スペース用途に適しています。15 A回路6、12、18または24個のリング構成、4種類のハウジング長さにて提供しています。ムーグの人気製品AC4598と似た設計で、長寿命とファイバーブラシ接点技術を特長とし、高難度の各種用途において最高の性能を発揮することができます。ファイバーブラシは潤滑が不要で、摩耗くずがほとんど発生しないため、長期間メンテナンスフリーで使用できます。

特長: AC6349中空型スリップリング

  • 貫通穴内径25.4 mm
  • 6、12、18、24回路のモデルバリエーション
  • 貴金属接点
  • 15 Aリング
  • 精密ボールベアリングにより長寿命を実現
  • 最大連続回転速度250 rpm
  • コンパクトサイズ
  • 封止型ユニットも提供可能
  • フライングリード
  • アナログおよびTTLレベル両方の制御信号に完全対応
  • 堅牢な黒色の陽極酸化アルミニウム筐体

メリット: AC6349中空型スリップリング

  • 抜群の信号処理性能に加え、電気回路ノイズが極めて低い
  • スペースの制約が厳しい場合でも取付け可能な小型設計
  • 低トルク

オプション

  • スチール製ベアリング
  • 金めっきリング
  • シール
  • 長いリード線
  • 保護等級IP 65に準拠したスリップリング(P/N AC6875)も用意
  • イーサネット対応ク
AC6349中空型スリップリングの仕様
回転速度 250 rpm*、連続
回路数 6、12、18または24個
リード線の長さ 500 mm、標準
リード線の太さ・種類 14ゲージ、白色、タグ付き
電圧 AC440 V
動作温度範囲 -40°C~80°C
接点材料 銀・銀
定格電流 1回路当たり15 A
絶縁耐力 AC500 V (60 Hzの場合における各回路とその他の全回路の間の値)
絶縁抵抗 最高1,000 MΩ (AC500 Vにて試験した場合)
回路抵抗 300 mmリード線当たり200 mΩ
電気的ノイズ 最高60 mΩ (DC6 V、50 mA、5 rpmの動作条件の場合)
環境 防沫および防塵オプションあり


*注:耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • 精密回転機器
  • 半導体ハンドリングシステム
  • 産業機械
  • ロボット
