AC4598 中空型スリップリング

1回路当たり10 A、貫通穴内径38 mm

AC4598 中空型スリップリング

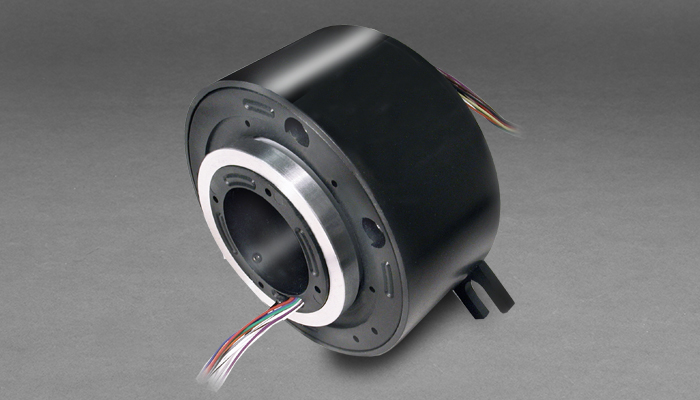

38 mmの貫通穴があり、内部のスペースを油空圧機器の配管や同心シャフトとの組み立てに利用できます。AC4598スリップリングにはムーグ独自のファイバーブラシ技術が採用されており、従来のスリップリング接点にはない利点を数多く備えています。具体的には、ブラシ束の多接点化、ファイバー1本当たりの接触圧の低減、電気的ノイズや接点摩耗率の低減などが挙げられます。さらに、ファイバーブラシは潤滑が不要で、摩耗くずがほとんど発生しません。

特長: AC4598中空型スリップリング

  • 貫通穴内径38 mm
  • 最大連続回転速度250 rpm
  • 10 A回路6、12、18または24個の構成バリエーション
  • リード線は太さ16ゲージ、長さ300 mm(より長尺のリード線も提供可能)
  • 交互回転軸受による回転速度の高速化(オプション)
  • 軸方向、半径方向など豊富なリード線引出しパターン
  • 防沫シールによる防塵・防湿対策
  • 通常、取付けはカラーで行う(フランジ取付けオプションあり)
  • 2 Aリング12、24、36および48本構成でも提供可能。電流回路と信号回路の組み合わせ構成でも提供可能

メリット: AC4598中空型スリップリング

  • アナログ信号とデジタル信号の伝送が可能
  • データバスプロトコル準拠
  • ファイバーブラシ技術により、長寿命・メンテナンスフリーの運転が可能(潤滑不要)
  • 連続360º回転にて電力・データ信号を出力

オプション

  • ア外径127mmのフランジ(取り付け穴4箇所)
  • 防沫シールによる防塵・防湿対策
  • 軸方向、半径方向など豊富なリード線引き出しパターン
  • 長尺のリード線も用意
  • ベアリングを交換し、回転を高速化することが可能
  • 高電流/高電圧回路
  • 信号回路と電力回路の組み合わせ構成
  • 保護等級IP 65に準拠したスリップリング(P/N AC6419)も用意
  • イーサネット対応
AC4598中空型スリップリングの仕様
回転速度 250 rpm*、連続
回路数 6、12、18または24個
リード線 16ゲージ、300 mm
電圧 AC600 V
動作温度範囲 -40°C~80°C
定格電流 10 A回路
トルク 非封止回路1個当たり約36.00 cm-g
防塵シール付きの場合、約720.08 cm-gを加える
ノイズ ピーク値100 mΩ未満 (DC6 V、50 mA、5 rpmの場合)
封止型ユニット 防沫・防塵のみ


*注:耐用寿命は、回転速度、環境および温度によって異なります。

主な用途

  • 産業機械分野 (マシニングセンタ、ロータリインデックステーブル、重機のターレットやケーブルリール、試験装置、包装機械、パレタイザ・デパレタイザ、磁気クラッチ、プロセス制御装置、回転センサー、非常灯、ロボット)
  • 展示・表示装置
  • 医療機器
