AC6275 中空型スリップリング

貫通穴内径70 mm

AC6275 中空型スリップリング

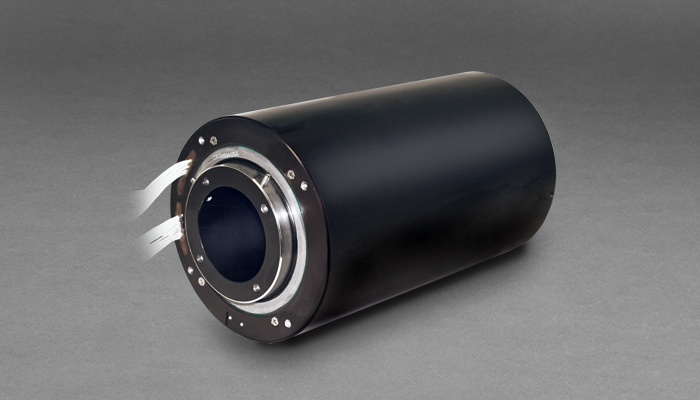

内径70 mmの穴が貫通しており、内部のスペースを油空圧機器の配管や同心シャフトとの組み立てに利用できます。AC6275スリップリングにはムーグ独自のファイバーブラシ技術が採用されており、従来のスリップリング接点にはない利点を数多く備えています。具体的には、ブラシ束の多接点化、ファイバー1本当たりの接触圧の低減、接点摩耗率の低減などが挙げられます。さらに、ファイバーブラシは潤滑が不要で、摩耗くずがほとんど発生しません。また、AC6275スリップリングのブラシブロックは現場で手入れできる点が特長です。

特長: AC6275中空型スリップリング

  • 貫通穴内径70 mm
  • 外径165 mmのコンパクトサイズ
  • モジュール式設計 – 1個のモジュールの構成:50 Aリング1本、30 Aリング2本、10 Aリング1、2または3本、または5 A信号リング6本
  • 24モジュール組みの場合、最大で50 A回路24個、30 A回路48個、10 Aリング72本または5 Aリング144本の構成が可能。また、これら4種類すべてを同一のハウジング1本に収めることも可能
  • 最大連続回転速度1,000 rpm
  • スチール製ベアリング、機械加工軸およびハウジングにより、過酷な環境でも使用可能
  • カラー取付け(標準)またはフランジ取付け(オプション)
  • 豊富なリード線引出しパターン
  • 銀めっきリング(標準)または金めっきリング(オプション)
  • リード線太さは20、16、10および8ゲージ
  • 連続360°回転にて電力・データ信号を出力
  • 封止型ユニット
  • スリップリングとブラシブロックを分離した状態でも提供可能
  • ブラシアセンブリは現場で手入れ可能

メリット: AC6275中空型スリップリング

  • 制御信号とデータ信号の伝送が可能。
  • ファイバーブラシ技術によりメンテナンスフリーを実現(潤滑不要)
  • モジュール式設計のため、既製技術の応用で特殊な要件にも対応可能
  • 用途に応じて構成をカスタマイズ可能

オプション

  • イーサネット対応
AC6275中空型スリップリングの仕様
回転速度 1,000 rpm*、連続
回路数 各種構成バリエーションあり
リード線 引出し点から300 mm以上
リード線太さ:信号回路 AWG#20、5 A
AWG#16、10 A
リード線太さ:電力回路 AWG#10、30 A
AWG#8、50 A
リード線 すべて白色。タグ付き
電圧 5 AはAC250 V
10 A、30Aおよび50 AはAC600 V
動作温度範囲 -40°C~+80°C
接点材料 貴金属
定格電流 5 A、10 A、30 A、50 A
ノイズ 最高100 mΩ (DC5 V、50 mA、5 rpmの場合)
防塵・防沫封止 標準リップシール


*注:耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • 産業機械分野 (マシニングセンタ、ロータリインデックステーブル、重機のターレットやケーブルリール、試験装置、包装機械、パレタイザ・デパレタイザ、ロボット、プロセス制御装置、回転センサー)
  • 娯楽用乗り物
  • 展示・表示装置
  • 医療機器
