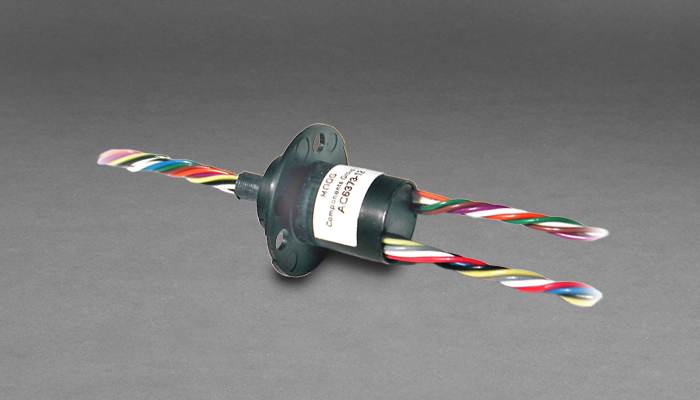

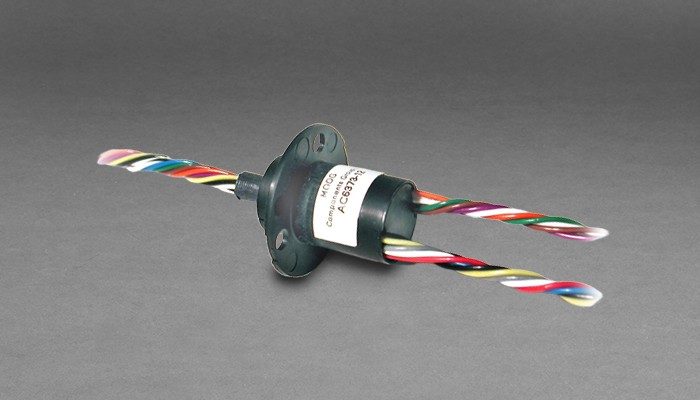

AC6373 小型スリップリングカプセル
AC6373超小型カプセルは、直径12.7 mmの小さな筐体に定格2 Aの接点を最大12個収めることができます。分かりやすく色分けしたリード線がロータとステータの両方に配されているため、電気接続が簡素化されます。AC6373は、ムーグの人気製品AC6023ファミリーと似た設計で使い勝手が非常に良く、システムサイズに制約がある場合でも難なく対処できます。AC6373は、6または12回路の構成で提供しています。
特長: AC6373小型スリップリングカプセル
- 6回路および12回路のモデルバリエーション
- 各回路の定格は2 A、DC120 V / AC120 V
- 精密組立により、抜群の回転寿命を実現
- 最大連続回転速度100 rpm
- 直径12.7 mm、長さ14. 7または21.1 mmのコンパクトサイズ
- 金・金接点
- 取付けフランジと一体構造のハウジング
- 分かりやすい色分けの可撓銀めっき銅撚り線
- 優れた低レベル制御信号処理能力
メリット: AC6373小型スリップリングカプセル
- 極小サイズ
- 低トルク
- 高い帯域幅伝送能力
| AC6373小型スリップリングカプセル | |
|---|---|
| 回転速度 | 100 rpm*、連続 |
| 回路数 | 6または12 |
| リード線長さ | 300、600、900、1,200 mm |
| リード線の太さ・種類 | 28（7/36）銀めっき銅撚り線、ET型、テフロン®絶縁被覆付き |
| 電圧 | DC120 V / AC120 V |
| 動作温度範囲 | -40°C～+80°C |
| 接点材料 | 金 |
| 定格電流 | 1回路当たり2 A |
| 絶縁耐力 | AC250 V (60 Hzの場合における各回路とその他の全回路の間の値) |
| 絶縁抵抗 | 1,000 MΩ (DC250 Vの場合) |
| ノイズ | 最高60 mΩ (DC6 V、50 mA、5～15 rpmの動作条件にて試験した場合) |
*注：耐用寿命は、回転速度、環境および温度によって異なります。テフロン®は、 E.I. du Pont de Nemours and Co.の登録商標です。
主な用途
- CCTVカメラ用パンチルトマウント
- 医療機器
- ロボットエンドエフェクタ
- ミニチュアケーブルリール
- 実験室用機器
