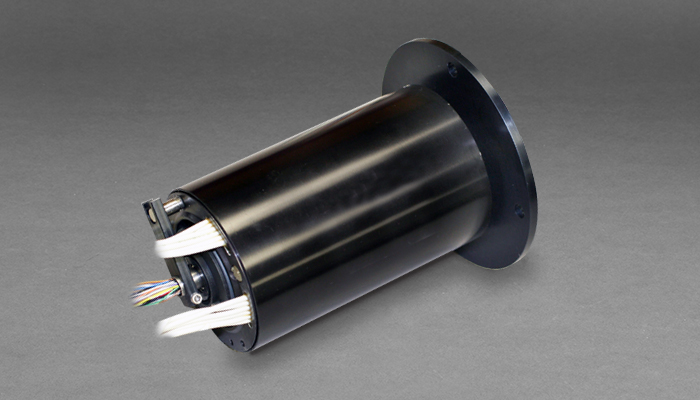

AC7036 小型スリップリングカプセル
高密度回路用
スリップリングカプセルは、電源やデータを伝送しながら、間欠的または連続的に自由に回転する必要のある電気機械システム内に使用することができます。
AC7036は、ムーグの定評ある2種類のスリップリングカプセルAC6349とAC6355を統合化した単体のコンパクトなアセンブリーです。2つのユニットは、接続部品を介してAC6349内にAC6355を挿入することによって組み立てられています。長さ165.1mm、直径78.74mmのコンパクトなアセンブリーは、定格電流15Aの回路を最大24個と、定格電流2Aの回路を36個または56個接続することができ、幅広い回路接続機能を実現しています。外側ユニットは定格電流15Aの回路を6、12、18または24個接続でき、内側ユニットは2A、5A、10A、または同軸回路のいずれかに接続できます。
特長: AC7036小型スリップリングカプセル
- 複数の回路の組み合わせに対応
- 高回路密度
- 貴金属製接点
- 連続回転速度150rpm（最大）
- フライングリード線
- 陽極酸化被膜処理した頑丈なアルミボディ
メリット: AC7036小型スリップリングカプセル
- 電源回路（外側ユニット）と信号回路（内側ユニット）を絶縁
- さまざまな用途に適したコンパクトな形状
- 低トルク
- ロータフランジで簡単に取り付けることが可能
| AC7036小型スリップリングカプセル | |
|---|---|
| 回転速度 | 150 rpm* |
| 回路数 | 調整可能(AC6349モデル、AC6355モデルを参照) |
| リード線長さ | 最低508 mm |
| リード線の太さ・種類 | 外側：AWG#14、内側： AC6355モデルを参照 |
| 電圧 | 外側： 15 A回路で440 V、内側：AC6355モデルを参照 |
| 動作温度範囲 | -40°C～+80°C |
| 接点材料 | 外側： 銀/銀、内側： 金/金 |
| 定格電流 | 外側(AC6349)： 15A 内側(AC6355)： 2A、5A、10A |
| 絶縁耐力 | 外側： 各回路間AC500V@60Hz 内側： 各回路間AC250V@60Hz |
| 絶縁抵抗 | AC500 Vで1000 MΩ以下 |
| ノイズ | DC6Vで60mΩ以下、5rpmの回転時で50mA |
| 環境 | カプセル密閉構造 |
*注：耐用寿命は、回転速度、環境および温度によって異なります。
主な用途
- ジンバル機構
- 包装機械
- ロータリーテーブル
- ロボット
