AC6355 小型スリップリングカプセル

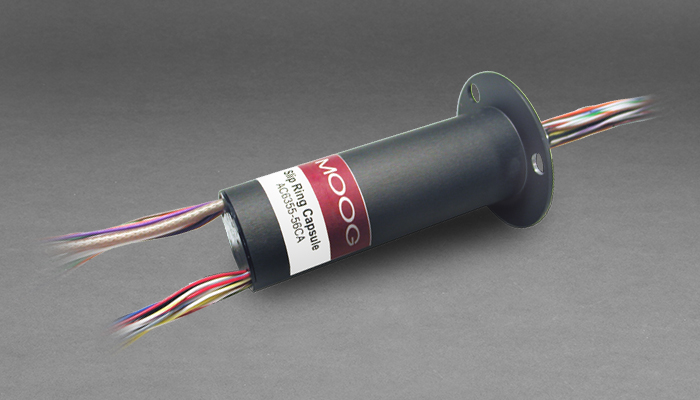

AC6355スリップリングは、小サイズ多回路構成が必要な場合に利用しやすい低コストソリューションです。標準ユニットのAC6355-36とAC6355-56はそれぞれ2 A信号リング×36本、2 A信号リング×56本の構成となっています。必要に応じてこれらのユニットに手を加え、電力回路、信号回路および同軸回路をさまざまに組み合わせることができます。ムーグの人気製品AC6023スリップリングと似た設計で金・金接点技術を採用しているため、高難度の各種用途において最高の性能を発揮することができます。

特長: AC6355小型スリップリングカプセル

  • 2 A回路36個または56個の標準モデル構成
  • 2 A、5 A、10 A回路の組み合わせによる標準構成。オプションとして50 Ωまたは75 Ω同軸回路の組み合わせによる構成も可能
  • 精密ボールベアリングにより長寿命を実現
  • 最大連続回転速度250 rpm
  • コンパクトサイズ
  • 封止型ユニットも提供可能(防塵、防沫のみ)
  • 金属製ハウジングも提供可能
  • アナログ信号とデジタル信号の伝送が可能
  • データバスプロトコル準拠

メリット: AC6355小型スリップリングカプセル

  • 抜群の信号処理性能に加え、電気回路ノイズが極めて低い
  • スペースの制約が厳しい場合でも取付け可能な小型設計
  • 低トルク
AC6355小型スリップリングカプセル
回転速度 250 rpm*、連続
回路構成 (36リング) 2 A回路36個、5 A回路4個、2 A回路28個、10 A回路4個、2 A回路20個
回路構成 (56リング) 2 A回路56個、5 A回路4個、2 A回路48個、10 A回路4個、2 A回路40個
リード線長さ 600 mm
リード線の太さ・種類 AWG#26 (2 A)、AWG#20 (5 A)、AWG#16 (10 A)
ハウジング プラスチック
電圧 AC240 V
動作温度範囲 -40°C~+80°C
接点材料 信号接点は金・金、電力接点は銀・金
絶縁耐力 AC250 V (60 Hzの場合における各回路とその他の全回路の間の値)
絶縁抵抗 最高1,000 MΩ (DC500 Vにて試験した場合)
電気的ノイズ 最高60 mΩ (DC6 V、50 mA、10 rpmの動作条件にて試験した場合)


*注:耐用寿命は、回転速度、環境および温度によって異なります。

主な用途

  • カメラ用パンチルトマウント
  • ロータリインデックステーブル
  • レートテーブル
  • 照明
  • ロボット
