AC7094 小型スリップリングカプセル

ファイバーブラシ方式スリップリングカプセル

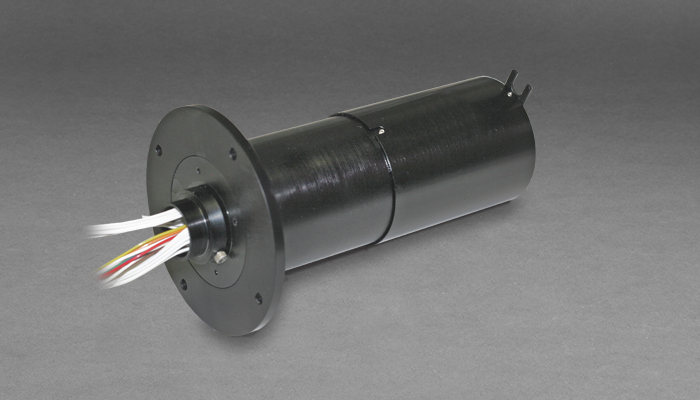

AC7094 小型スリップリングカプセル

スリップリングは、動作を簡素化し、破損しやすい導線を不要にすることでシステムの性能を向上することができます。

AC7094は、外径53.3mmの小型モデルです。AC7094は、5A回路を30、36、42および48のリング構成にて提供しています。AC7094はムーグの人気製品AC4598スリップリングおよびAC6200スリップリングと似た設計で、長寿命のファイバーブラシ接点技術により、高難度の各種用途において最高の性能を発揮することができます。

特長: AC7094小型スリップリングカプセル

  • 外径55.1 mmの小型設計
  • 最大連続回転速度250 rpm
  • 複数の回路構成オプションから選択可能
  • 連続回転にて電力・データ信号出力
  • 高衝撃熱可塑性材料の筐体
  • 金めっきリング
  • イーサネット対応

メリット: AC7094小型スリップリングカプセル

  • 電力、アナログ信号およびデジタル信号の伝送が可能
  • データバスプロトコル準拠
  • ファイバーブラシ技術により、長寿命・メンテナンスフリーの運転が可能
  • コンパクトサイズ

オプション: AC7094小型スリップリングカプセル

  • リード線長さ609.6 mm、914.4 mm、1,219.2 mm
  • 長尺のリード線も用意
AC7094小型スリップリングカプセルの仕様
回転速度 250 rpm*
回路数 30、36、42または48個
リード線の長さ 304.8 mm(標準)
リード線の太さ・種類 AWG#22
電圧 AC240V
動作温度範囲 -40°C~+80°C
定格電流 5 A(1回路当たり)
電気的ノイズ 最大100 mΩ


*注:耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • 精密回転機器
  • 半導体ハンドリングシステム
  • 産業機械
  • ロボット
