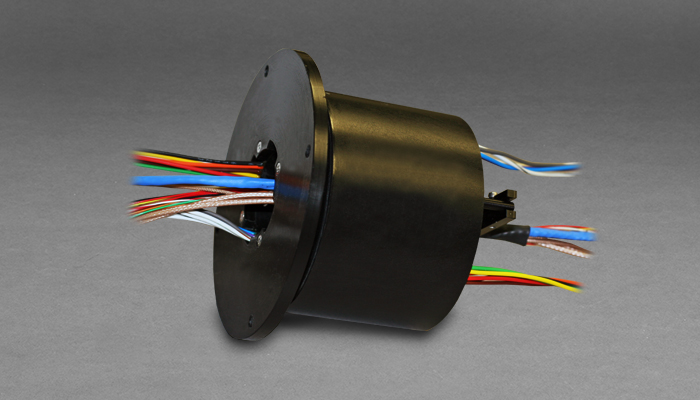

AC7212 小型スリップリングカプセル

AC4598/AC6200とAC6355等の各スリップリグ を統合した多極回路のスリップリング

AC7212 Compact Slip Ring Capsule

スリップリングは静止体から回転体に電力やデータを伝送するととも に、回転が制限されずに連続回転を必要とする電気機械システムに 使用されます。 AC7212は、AC4598またはAC6200シリーズ製品の中空径内に、下記の 製品群を統合することにより多くの配線構成が可能になる製品です。

AC6355 •  AC6023 • AC7195AC7203AC7217AC7188AC7183

上記の型番において配線構成やシールの変更も可能です。 フランジと回転防止タブは、組付け を容易にするため、外側のAC4598 / AC6200に取り付けられています。

特長

  • 多様な配線構成
  • 貴金属接点
  • 最大連続回転速度150 rpm
  • 粉塵・防沫シール(オプション)
  • 取付フランジ付

メリット

  • 電源回路と信号回路の物理的分離
  • コンパクトでありながら極数の多い回路構成が可能
  • 標準品の組合せにより配線構成が多岐にわたる
AC7212の仕様
回転速度 150 rpm* (連続)
回路構成

外型

AC4598/AC6200

内側

AC6355,AC6023,AC7195,AC7203,

AC7188,AC7183

の仕様はそれぞれのデータシートを確認して下さい。

電圧 それぞれのデータシートを確認してください。
温度範囲 -40°C~+80°C
接触材料 貴金属
電流値 10A
オプション

・防塵防沫シール

・リード線長さ:夫々のデータシートを確認下さい。

・内側のスリップリングを光ファイバーロータリー

 ジョイントもしくはRFジョイントに変更可能です。

*注: 耐用寿命は、回転速度、環境および温度によって異なります。



主な用途

  • ジンバルシステム
  • 産業機械
  • インデックステーブル
  • ロボット
