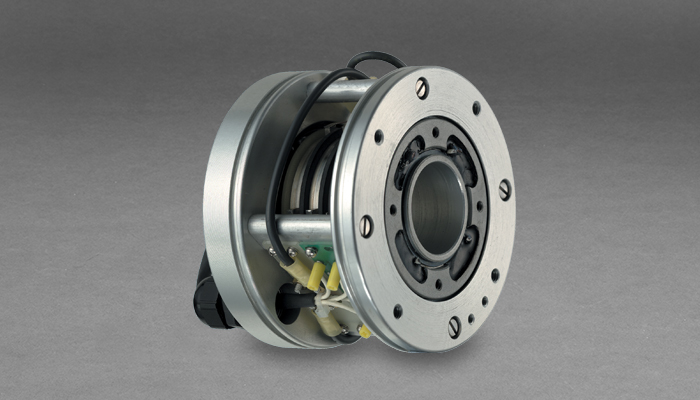

Endura-Trac™ ファイバー W シリーズ

貫通穴付きスリップリング



定格速度 内径1.5インチおよび3.0インチ:250 rpm
4.0、6.0、9.0インチボア:250 rpm
パワーリング 30A / 600ボルト
シグナルリング 5A / 250ボルト
リード線 電源回路 - 12 AWG フライングリード線
信号回路 - 20AWG フライングリード線
温度範囲 -40℃~+80℃

*ユニットの動作寿命は回転速度、環境、温度に依存することにご注意ください。

Endura-Trac™シリーズのスリップリングアセンブリは、幅広い用途と環境に対応するために開発されました。柔軟な設計と最大9インチまでの貫通穴径、そして豊富なオプションにより、新規設計や既存システムの改修など、あらゆる用途への組み込みに最適です。モジュール構造を採用しているため、最大30アンペアの電力回路と信号回路を組み合わせた様々な構成が可能です。ファイバーWシリーズの登場により、従来使用されていた複合ブラシはファイバーブラシに置き換えられ、スリップリングの寿命期間中、摩耗粉の清掃やブラシ交換が不要になりました。

特徴

  • ボアサイズは1.5インチから9.0インチまで
  • 最大48回路の信号回路または低電力回路(各回路の定格は250V/5A)
  • 最大28系統の電源回路(各回路の定格は600V/30A)
  • 全サイズで最大250 rpmの連続双方向回転
  • フライングリード線束、リード線長は標準で24インチ
  • #20 AWG信号リード線、#12 AWG電源リード線
  • オールメタル製外装カバー
  • シャフトとフランジの取り付け
  • ステーター、ローター、または両方が回転可能

ベネフィット

  • 使いやすさ
  • 破片のない操作
  • メンテナンスフリーの寿命
  • 従来型複合ブラシと比較して長寿命
  • データバスプロトコルと互換性があります。詳細については工場にお問い合わせください
  • 電力だけでなく、アナログ信号とデジタル信号も転送します
  • 数百種類もの異なる信号と電源回路の組み合わせ
  • ケーブルアセンブリとコネクタの統合

オプション

  • ステータ回転解除用ドライブアダプタ
  • より長いリード線長
  • 密閉型(NEMA 12規格)
  • さまざまな電源および信号構成が利用可能
  • シャフトマウント用取り付けカラー
  • より多くの回路数も利用可能。工場にお問い合わせください
  • 一部のユニットではより高い回転数が可能

代表的な用途

  • 包装機械
  • インデックス表
  • 紙およびフィルム加工
  • ロータリーマシン
  • 工作機械
  • 自動化機器
  • 医療機器
  • 監視機器
  • 検査機器
