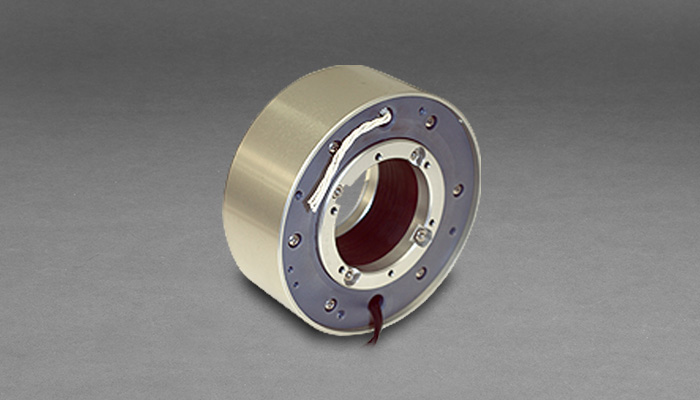

Endura-Trac™標準Wシリーズ

貫通穴付きスリップリング



動作速度 60 RPM*
電力回路 最大12系統の電源回路:30アンペア/600ボルト
信号回路 最大24回路の信号回路:5A / 250ボルト
ターミナル 電源回路 - 12 AWG フライングリード線
信号回路 - 20AWG フライングリード線
取り付け シャフト取り付け
温度範囲 -20℃~+80℃

*ユニットの動作寿命は回転速度、環境、温度に依存することにご注意ください。

Endura-Trac™シリーズのスリップリングアセンブリは、幅広い用途と環境に対応するために開発されました。柔軟な設計と最大3インチの貫通穴径、そして豊富なオプションにより、新規設計や既存システムの改修など、あらゆる用途への組み込みに最適です。モジュール構造を採用しているため、最大30アンペアの電力回路と最大5アンペアの信号回路を組み合わせた、多様な構成が可能です。これらのスリップリングアセンブリは、お客様の用途に最適なソリューションを迅速にご提供します。既製のコンポーネントを使用することで、お客様のご要望に沿った納期を実現します。

特徴

  • 内径1-1/2インチから3インチまでの開口部
  • 最大24回路の信号回路、最大12回路の電源回路
  • 最大60rpmの連続双方向回転
  • オールメタル製防塵カバー
  • フライングリード線束、リード線長24インチ
  • 信号線:AWG #20、電源線:AWG #12
  • シャフト、ローター、またはその両方を回転可能
  • リード線はローターとステーターの同じ側または反対側から引き出し可能

ベネフィット

  • 設置が容易
  • データバスプロトコルに対応
  • 電力、アナログ信号、デジタル信号を伝送
  • 交換可能なブラシブロック
  • 27種類の信号および電源回路の組み合わせ

オプション

  • オープンフレーム
  • ステータ回転解除用ドライブアダプタ
  • より長いリード線長
  • 最大3000Vまでの高電圧オプション
  • さまざまな電源および信号構成が利用可能

代表的な用途

  • 包装機械
  • インデックス表
  • 紙およびフィルム加工
  • ロータリーマシン
  • 工作機械
  • 自動化機器
  • 医療機器
  • 監視機器
  • 検査機器
