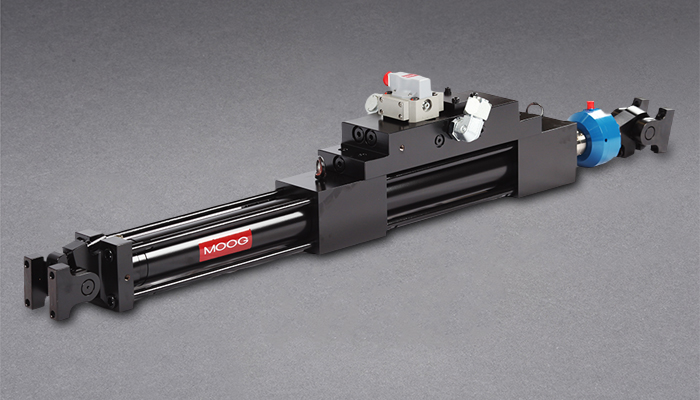

油圧式両端テストサーボアクチュエータ
ジャンプ先:
概要
仕様
リソース
概要
信頼性の高いMoog疲労定格アクチュエータは、高性能テストシステムの信頼できるブランドです。
長年にわたり、試験エンジニアは、信頼性、メンテナンスの容易さ、そして高性能を備えながらも、手頃な価格で入手できるアクチュエータを求めてきました。彼らの目標は、試験の迅速化と正確な試験結果の効率的な取得です。電気油圧サーボ制御の専門知識と世界的なテスト経験に深く根ざした Moog は、世界で最も要求の厳しいアプリケーション向けにサーボアクチュエータを設計してきました。
プライマリフライトコントロールシステムアクチュエータから製鉄所の製品ラインで使用される自動ギャップコントロールアクチュエータまで、ハイブリッドポリマーベアリングは高い側面荷重容量と耐久性の向上を実現します。
- 標準オプションには、15 kNから1000 kNまでの8つの力オプションと、100 mmから500 mmまでの4つのストローク長が含まれます。
- あらゆるアプリケーションのニーズを満たす豊富なオプション
- 高性能な操作により、メンテナンスの削減とダウンタイムの短縮により信頼性が実現します
- カスタマイズされた構成の「ビルディングブロック」コンポーネントとして使用できます
さまざまな産業用途向けに構築された高度なソリューション
アプリケーションの要求がいかに厳しいものであっても、Moog のエンジニアは長寿命の耐久性と予測可能な結果を実現するために、最高性能の電気油圧アクチュエータを開発しました。
- 自動車耐久性試験
- 鉄道車両の構造試験
- 航空宇宙疲労試験
- コビンエンジニアリング構造試験
- パッケージ振動試験
仕様
| モデル番号 | 定格出力 kN (kip) | 作業ストローク mm (in) | クッション長さ/端 mm (in) | ロッド径 mm (in) | ボア径 mm (in) | ピストンエリア sq cm (sq in) |
|---|---|---|---|---|---|---|
| C086A73 | 15 (3.3) | 100, 150, 250 (4, 6, 10) | 20 (0.79) | 45 (1.8) | 57 (2.2) | 9.6 (1.5) |
| C086A74 | 25 (5.5) | 100, 150, 250 (4, 6, 10) | 20 (0.79) | 45 (1.8) | 63 (2.5) | 15.3 (2.37) |
| C086A75 | 50 (11) | 100, 150, 250, 500 (4, 6, 10, 20) | 20 (0.79) | 80 (3.1) | 100 (3.9) | 28.3 (4.39) |
| C086A76 | 100 (22) | 100, 150, 250, 500 (4, 6, 10, 20) | 20 (0.79) | 80 (3.1) | 120 (4.7) | 62.8 (9.74) |
| C086A77 | 150 (33) | 100, 150, 250, 500 (4, 6, 10, 20) | 20 (0.79) | 80 (3.1) | 130 (5.1) | 82.4 (12.8) |
| C086A79 | 250 (55) | 100, 150, 250, 500 (4, 6, 10, 20) | 20 (0.79) | 100 (3.9) | 165 (6.5) | 135 (20.9) |
| C086A7A | 500 (110) | 100, 150, 250, 500 (4, 6, 10, 20) | 12 (0.47) | 140 (5.5) | 240 (9.4) | 298 (46.2) |
| C086A7B | 1000 (220) | 100, 150, 250, 500 (4, 6, 10, 20) | 12 (0.47) | 160 (6.3) | 300 (11.8) | 506 (78.4) |
