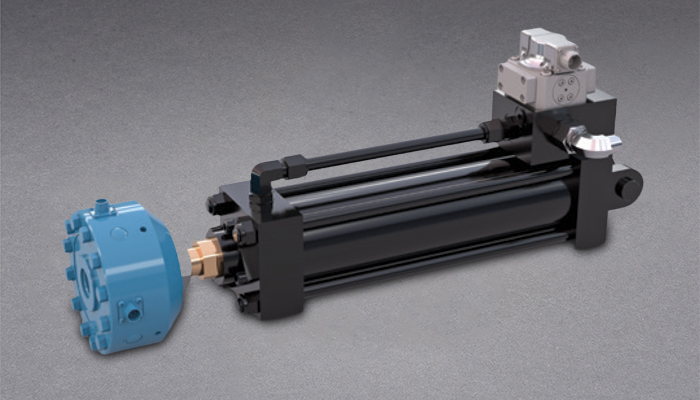

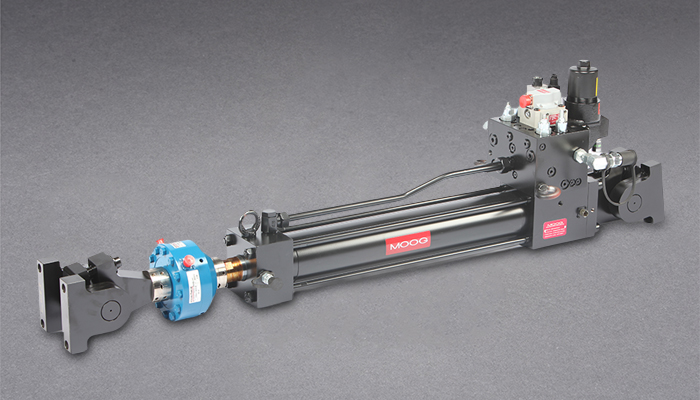

油圧シングルエンドテストサーボアクチュエータ
ジャンプ先:
概要
仕様
リソース
概要
お客様のアプリケーションニーズに正確に応えられるよう、さまざまなカスタマイズオプションをご用意しています。
試験装置の設計とアプリケーション要件に合わせてアクチュエータを正確に構成するための、様々なビルディングブロックをご用意しています。ムーグの高性能サーボバルブとロードセルは、アクチュエータの性能特性の過大または過小を回避するのに役立ちます。設置ニーズに合わせて、様々な取り付けジョイントとベースもご用意しています。
- 8種類の標準力サイズと4種類の標準ストローク長さをご用意しています（仕様表を参照）
- フロントマウントアセンブリオプション：球面ベアリングロッドエンド、クレビス＆球面ベアリングロッドエンド、スイベルロッドエンド
- リアマウントアセンブリオプション: 球面ベアリングベースエンド、クレビス＆球面ベースエンド、スイベルベースエンド
- サーボバルブブロックまたは安全アボートマニホールドと組み合わせて構成できます
位置センサーと組み合わせることで、究極のフィードバックと制御を実現します。
一部のアプリケーションでは位置フィードバックは必須ではありませんが、位置を感知すると、ロードセル自体を超えてアクチュエータの状態を知るためにテスト フィードバックに追加の次元が追加されることがあります。
- 非接触型位置センサー
- 標準構成として内部に同軸設置された位置センサー
- 信号タイプ: アナログ電圧信号出力が標準 - SSI信号出力も利用可能
- 繰り返す正確さ: ≤ ±10 μm
- 非線形性: ≤ ±0.01% F.S
仕様
アジア市場モデル
| モデル番号 | 工事スタイル | 公称力 | ロッド径 mm (in) |
シリンダーボア径 mm (in) |
有効面積 | 作業ストローク mm (in) |
||
|---|---|---|---|---|---|---|---|---|
張力 |
圧縮 kN (kip) |
張力 |
圧縮 |
|||||
| C086A31 | タイロッドスタイル |
14 (3.1) | 40 (9.0) | 40 (1.6) | 50 (2.0) | 710 (1.1) | 1,963 (3.04) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A32 | タイロッドスタイル | 31 (7.0) | 64 (14.4) | 45 (1.8) | 63 (2.5) | 1,527 (2.37) | 3,117 (4.83) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A33 | タイロッドスタイル |
63 (14.2) | 104 (23.4) | 50 (2.0) | 80 (3.1) | 3,063 (4.75) | 5,027 (7.79) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A34 | タイロッドスタイル |
98 (22) | 162 (36.4) | 63 (2.5) | 100 (4.0) | 4,737 (7.34) | 7,854 (12.17) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A35 | タイロッドスタイル |
149 (33.5) | 253 (56.9) | 80 (3.1) | 125 (4.9) | 7,245 (11.23) | 12,272 (19.02) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A36 | タイロッドスタイル |
284 (63.8) | 416 (93.5) | 90 (3.5) | 160 (6.3) | 13,744 (21.3) | 20,106 (31.16) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A37 | 列スタイル |
453 (101.8) | 650 (146.1) | 110 (4.3) | 200 (7.9) | 21,913 (33.97) | 31,416 (48.69) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
| C086A38 | 列スタイル |
1,137 (255.6) | 1,663 (373.9) | 180 (7.1) | 320 (12.6) | 54,978 (85.22) | 80,425 (124.66) | 300, 500, 750, 1,000 (12, 20, 30, 40) |
グローバル市場モデル
| モデル番号 | 工事スタイル | 公称力 | ロッド径 mm (in) |
シリンダーボア径 mm (in) |
|
|---|---|---|---|---|---|
張力 |
圧縮 kN (lb) |
||||
| -086-31 | タイロッドスタイル |
22.1 (4970) | 41.9 (9425) | 34.93 (1.375) | 50.80 (2) |
| -086-32 | タイロッドスタイル | 45.7 (10272) | 65.5 (14726) | 34.93 (1.375) | 63.50 (2.5) |
| -086-33 | タイロッドスタイル |
78.6 (17671) | 110.7 (24887) | 44.45 (1.75) | 82.55 (3.25) |
| -086-34 | タイロッドスタイル |
102.2 (22973) | 167.7 (37699) | 63.50 (2.5) | 101.60 (4) |
| -086-35 | タイロッドスタイル |
167.7 (37699) | 262.0 (58905) | 76.20 (3) | 76.20 (3) |
| -086-36 | タイロッドスタイル |
248.9 (55960) | 377.3 (84823) | 88.90 (3.5) | 88.90 (3.5) |
| -086-37 | 列スタイル |
458.5 (103084) | 670.7 (150796) | 114.30 (4.5) | 114.30 (4.5) |
| -086-38 | 列スタイル |
835.8 (187907) | 1048.0 (235619) | 114.30 (4.5) | 114.30 (4.5) |
| -086-39 | 列スタイル | 995.6 (223838) | 1509.2 (339292) | 177.80 (7) | 177.80 (7) |
作業ストローク: 標準の長さは、12 インチから 15 フィート以上まで 1 インチ単位で注文できます。ストローク長が60インチを超える場合は、お客様のアプリケーションに合わせたカスタマイズエンジニアリングが必要となる場合があります。
